全自动绝缘材料电压击穿试验装置：固体绝缘材料及绝缘件在工频电压或直流电压下击穿强度和耐电压的测试。
【产品简介】
又称电压击穿试验仪、介电强度测试仪，用于检测固体绝缘材料在交/直流高压下的击穿电压、电气强度（击穿强度）、短时耐电压性能。
【制造和检验标准】
1、GB1408.1-2006《绝缘材料电气强度试验方法》
2、GB1408.2-2016《绝缘材料电气强度试验方法第2部分：对应用直流电压试验的附加要求》
3、JJG 795-2016 《耐电压测试仪》
【试验方法标准】
1、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
2、GB/T3333《电缆纸工频击穿电压试验方法》
3、GB12913-2008《电容器纸》
4、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》

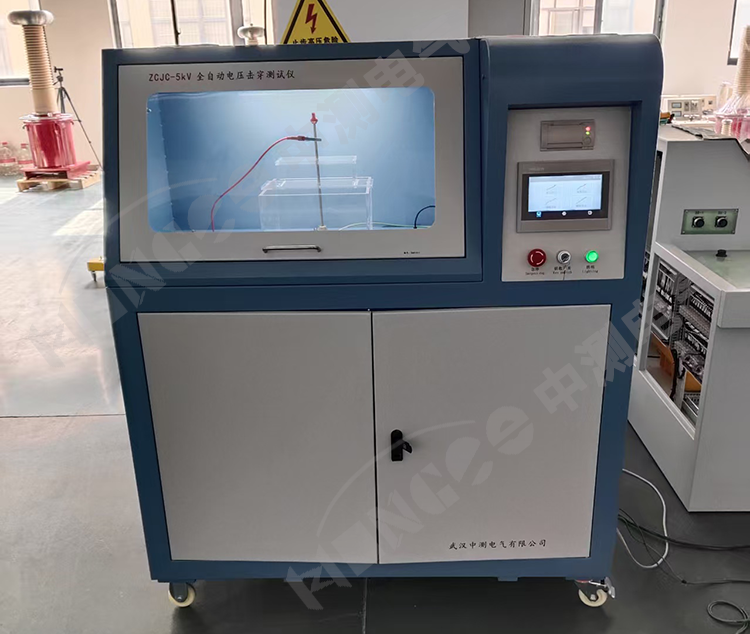

【整机结构】
1、高压升压主机：试验变压器、保护限流电阻。

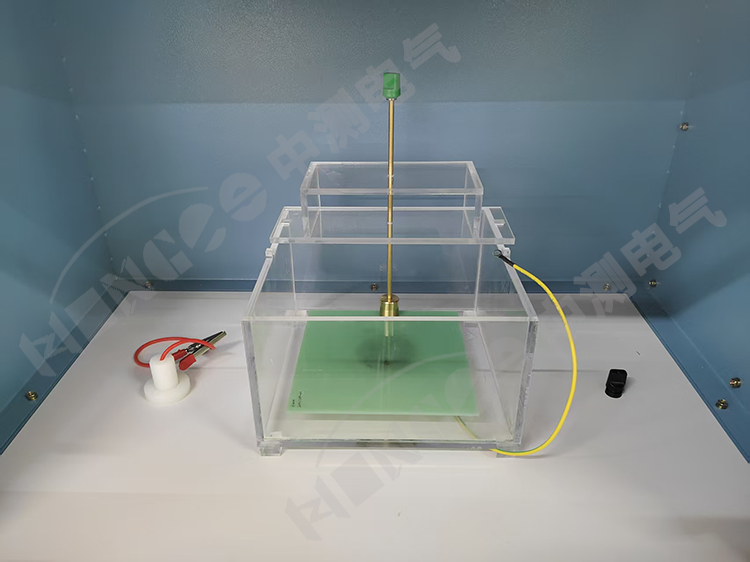

2、安全试验仓：透明观察窗、安全门联锁、电极夹具（可选油浴槽）。

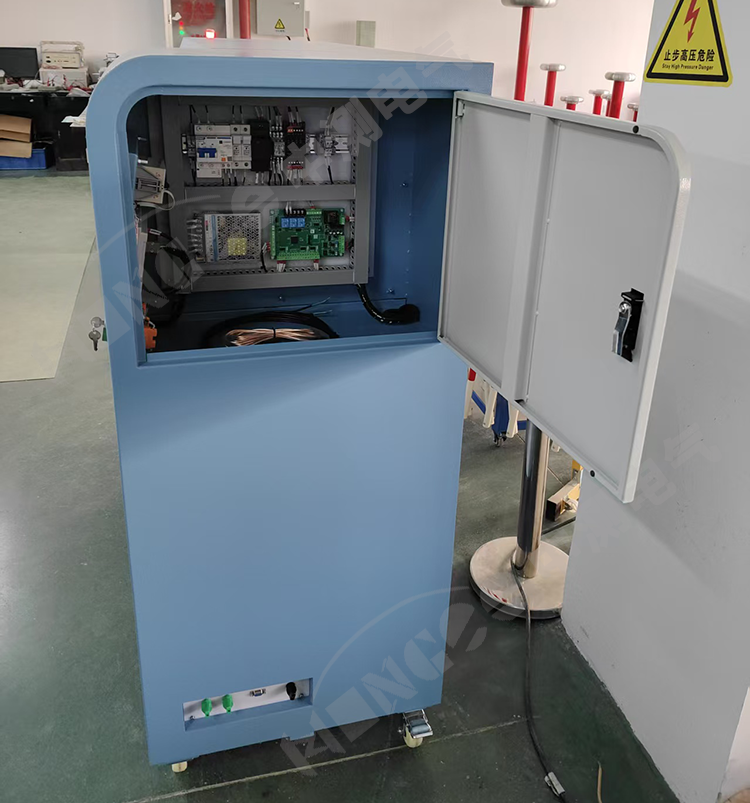

3、控制单元：PLC/工控主板、触控屏。
4、上位机软件（选配）：批量试验、数据报表、历史查询。
【产品特点】
1、设备为触摸屏进行操作控制；全部测试参数设定后自动进行测试，无需人工干预。
2、如需进行曲线分析，可配备计算机，只进行数据及曲线记录功能，不进行设备控制，避免了试验人员在计算机和设备间交替操作，更人性化。
3、设备具有试验参数记忆功能，相同试验条件不需要每次试验都进行设置，且断电仍会记忆最后一次试验设置参数。
4、试验界面简单明了，且配有示意曲线说明，参数不同，曲线走势不同，方便理解。
5、控制面板简洁，功能标注明确，操作简单。
6、可记录并同时显示10次试验记录，方便试验数据的对比分析，且可以实时舍弃不理想的数据。
7、设备试验界面采用实时显示的方式，更方便试验过程的观看。
8、设备具有安全警告提示，在未关闭试验箱门时试验无法开始，且会弹出警告，在满度（即：高压变压器无输出）时会弹出警告，且试验过程中如果开门，试验会自动结束。
9、设备配有三色报警。（选配）
【适用绝缘材料】
塑料、橡胶、绝缘薄膜、云母、浸渍制品、环氧树脂、玻璃、陶瓷、电缆绝缘层、锂电池隔膜、绝缘纸、PCB基材等固体绝缘介质。
【核心功能】
1、全自动升压：连续匀速升压、阶梯升压两种模式，升压速率0.01～5kV/s可调。
2、击穿自动判定：检测漏电流突变，击穿瞬间快速降压回零，防止二次烧蚀试样。
3、数据自动采集：实时记录电压、漏电流、击穿时刻，自动计算电气强度（kV/mm）。
4、曲线实时显示：电压-时间/电流曲线，数据存储、导出、打印。
5、交直流两用（主流机型）：工频AC/直流DC可切换。
【主要技术参数】（特殊参数可定制）
输入电源：AC 220V 50Hz
输出电压：0～50kV AC/DC（另有15kV、30kV、100kV、150kV规格）
容量：5kVA（支持定制）
电压精度：0.5%
漏电流检测范围：1～50mA；分辨率0.01mA
耐压保持时间：1s～30min
安全：过流保护、过压保护、闪络保护
控制：触摸屏/上位机电脑软件
操作方式：自动模式、手动模式、（可选配上位机软件控制）
【试验原理】
以设定速率对试样绝缘材料持续施加高压，当电场超过材料耐受极限时发生电击穿，设备捕捉击穿瞬间电压，除以试样绝缘材料厚度得到电气强度，是绝缘材料核心电气安全指标。
