ZGF系列直流高压发生器：氧化锌避雷器、电力电缆、变压器等高压电气设备进行直流耐压试验或直流泄漏电流试验。
实验之前安全注意事项
1、使用直流高压发生器的工作人员必须是具有“高压试 验上岗证”的专业人员。
2、使用本仪器请用户必须按《电力安规》168 条规定， 并在工作电源进入直流高压发生器前加装两个明显断开点， 当更换试品和接线时应先将两个电源断开点明显断开。
3、试验前检查直流高压发生器控制箱、倍压筒和试品的 接地线是否接好。试验回路接地线应按本说明书所示一点接地。
4、对大电容试品的放电应经 100Ω/V 放电电阻棒对试 品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐 渐接近试品，至一定距离空气间隙开始游离放电有嘶嘶声。当无声音时可用放电棒放电，最后直接接上地线放电。
5、如做容性负载试验时，一定要接上限流电阻。
6、直流高压在 200kV 及以上时，尽管试验人员穿绝缘鞋且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小一般不会对人造成伤害。
7、试验完毕必须将接地线挂至高压输出端方可拆除高压引线。
执行标准
序号 | 标准名称 |
1 | DL/T848.1-2019 高压试验装置通用技术条件 第1部分：直流高压发生器 |
2 | DL/T596-2021 电力设备预防性试验规程 |
3 | GB11032-2020 交流无间隙金属氧化物避雷器 |
4 | GB/T 16927.1-2011 高电压试验技术 第 1 部分：一般定义及试验要求 |
5 | DL/T474.2-2018 现场绝缘实验实施导则:直流高电压试验 |
技术特点
1、精度高、测量准确。控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
2、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高。
3、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全。
4、采用最先进技术、工艺制造，率先应用中频倍压电路，采用最新的PWM中频脉宽调制技术和大功率 IGBT 器件，从而使输出高压稳定度更高，纹波系数更小。
5、增设高精度 0.75UDC1mA功能，为做氧化锌避雷器测量带来极大的方便。
6、过电压整定采用了数字拨码开关，能将整定电压值直观显示，显示数值单位为kV，一目了然。
7、故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，可快速完全关断直流主回路，从而最大的保护仪器不受损伤。

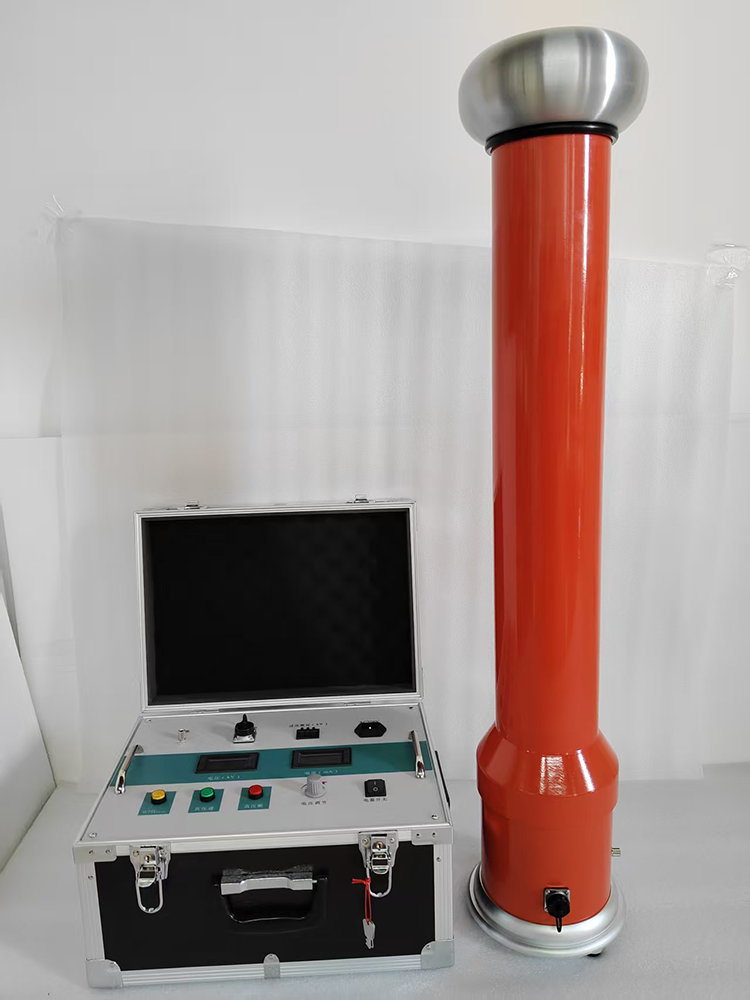

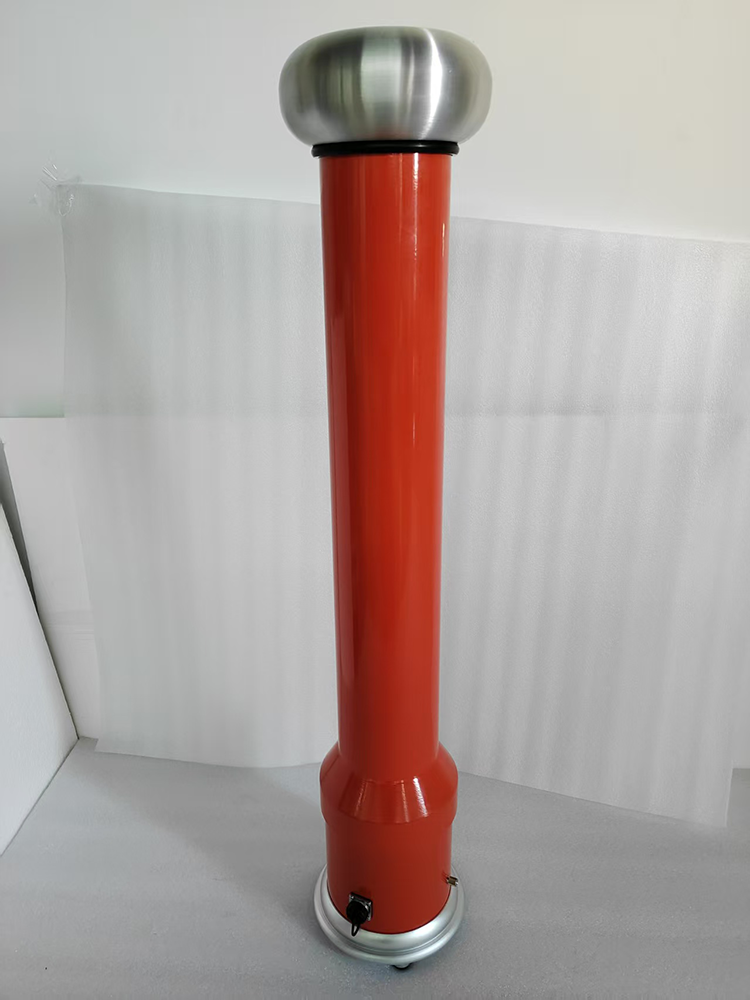

8、倍压筒采用新型材料，轻巧、坚固。底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。外表涂特种绝缘材料，电气性能好，防潮能力强。

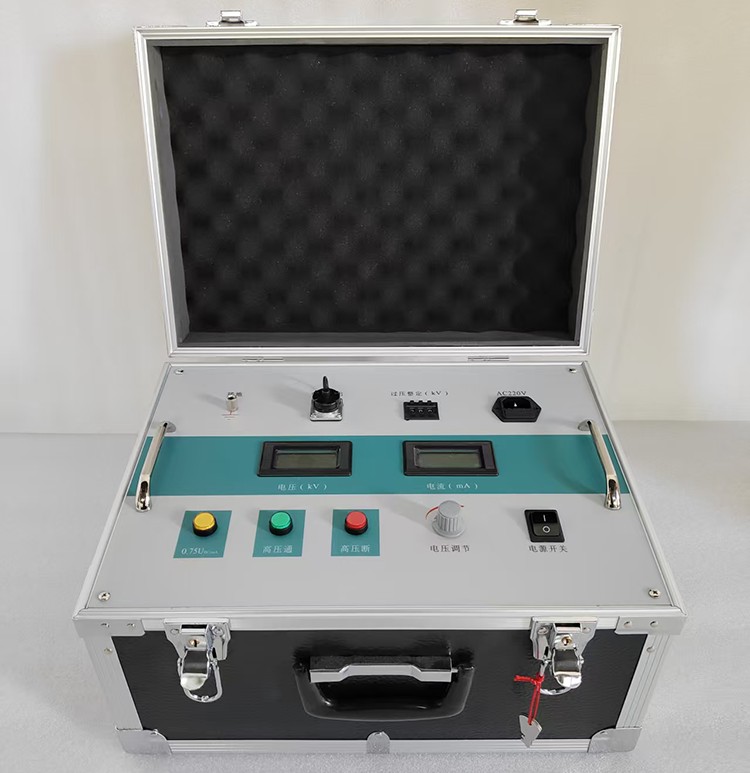

9、机箱采用铝合金机箱，体积小，重量更轻、更美观、更可靠、操作简单、功能齐全，便于野外使用。

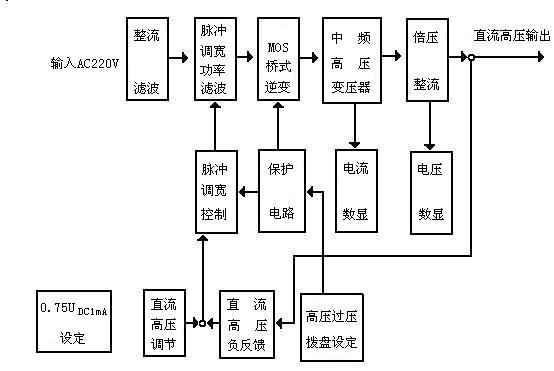

工作原理
