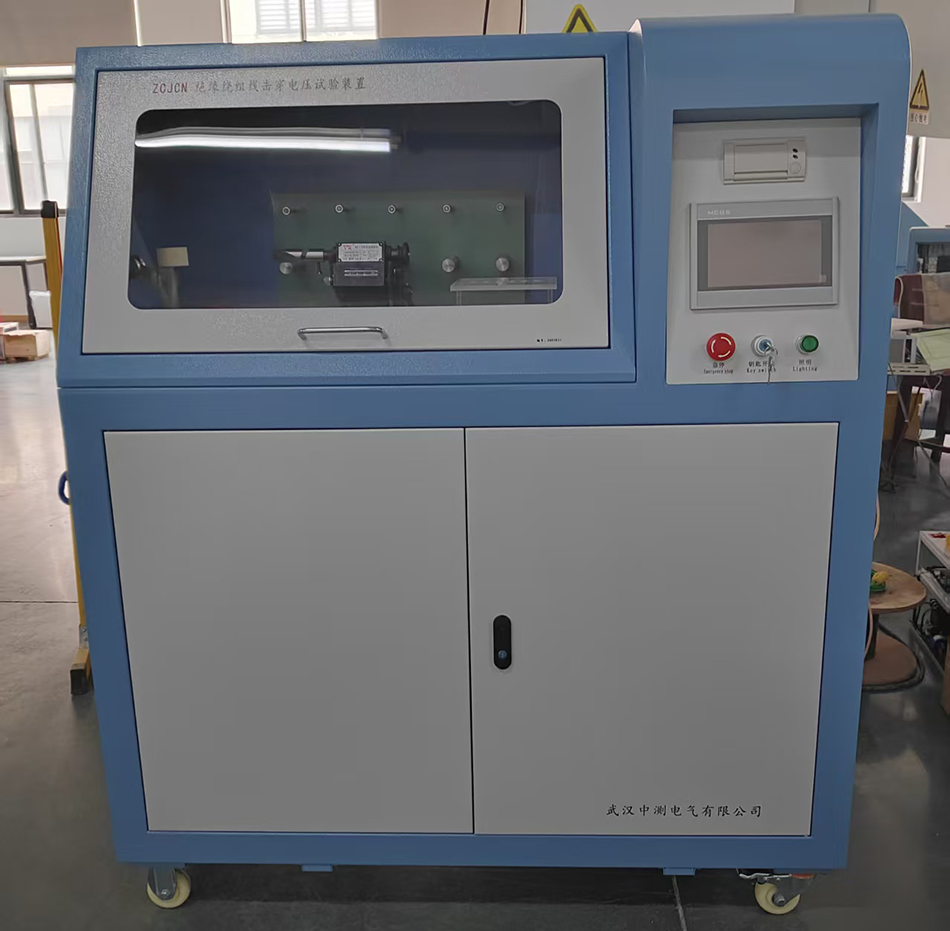

公司自主研发生产绝缘绕组线击穿电压试验装置

绝缘绕组线击穿电压试验装置：检测漆包、膜包圆线和各种规格扁线耐击穿电压性能

【产品简介】

武汉中测电气有限公司生产的绝缘绕组线击穿电压试验装置是根据国家 GB/T4074.5-2008/IEC60851-5:2008标准规定而设计的一种多用途自动交流电压试验仪器。

【使用范围】

本装置主要适用于检测标称直径0.02mm及以上的漆包、膜包圆线和各种规格扁线在室温或高温(与RD-300型热态电压仪配套)条件下的耐击穿电压性能。

耐压试验用于检测漆包圆线的高温失效试验（与高温烘箱配套,试验电压0～15000伏，耐压时间可从1秒至10小时以上任意设置）还可用于电工产品及仪器耐压试验。

【产品特点】

1、电压、电流、时间、状态信息及提示信息等数据7寸高清触摸彩屏显示，读数清晰、直观。

2、一次装夹五个试样，能自动完成试样切换、升压、降压、试验结果显示和储存全过程。

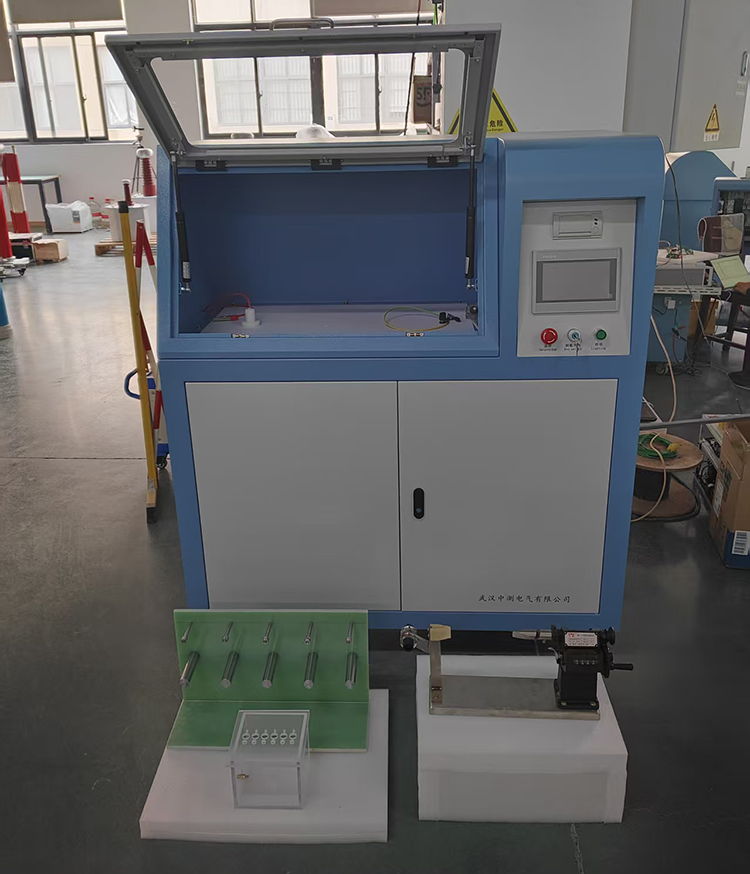

3、配有装夹五个试样的圆棒、扭绞器、等试验夹具和砝码。

4、设备具有试验参数记忆功能，相同的试验条件不需要每次试验时都进行设置，且断电仍会记忆最后一次试验设置参数。

5、试验界面简单明了，方便理解。

6、控制面板简洁，功能标注明确，操作简单。

7、可同时记录100条试验数据，10次试验记录为一页，方便试验数据的对比分析。

8、设备试验界面采用实时显示的方式，更方便试验过程的观看。

9、本仪器具有多重防护措施，保证操作人员的人身安全。

9.1、门限位保护：不关门，即使通电点实验开始，设备无任何反应。

9.2、电压归零保护：如果在实验过程中，突然断电，下次开机后，会自动回到零位，保证初始电压为在零位。

9.3、过电压保护：可以通过软件设定终止电压，保证在升压过程中如果出现异常升到指定的电压后，自动终止并归零。

9.4、高压机械限位：如果软件系统失去控制，电压继续往上升，到高压限位后，系统会提示到达上限位。

9.5、有运行指示灯，通过观察指示灯的状态来判断是否在运行。

【主要技术参数】

1、试验电压：

（1）为标称频率50Hz、波形近似正弦波形交流电压，峰值系数√2×(1±5%)。

（2）最高试验电压≤15000V试验电压的示值误差：±3%。

2、当有(5±0.5)mA电流通过高压回路时，仪器能发出高压击穿信号并显示击穿电压值，试验电压的电压降不大于2%。

3、试验电压的升压速度（升压速度误差为10%）

4、试验变压器的容量＞900VA。

5、耐压试验的电压保持时间选择范围0～9999S（设置单位：秒）。

6、其它：

工作环境：温度0～40℃；相对湿度≤85%

外接电源：220V±5%；50Hz

为保证仪器的升压速度，建议采用交流稳压电源供电，稳压电源功率≥3KVA。
