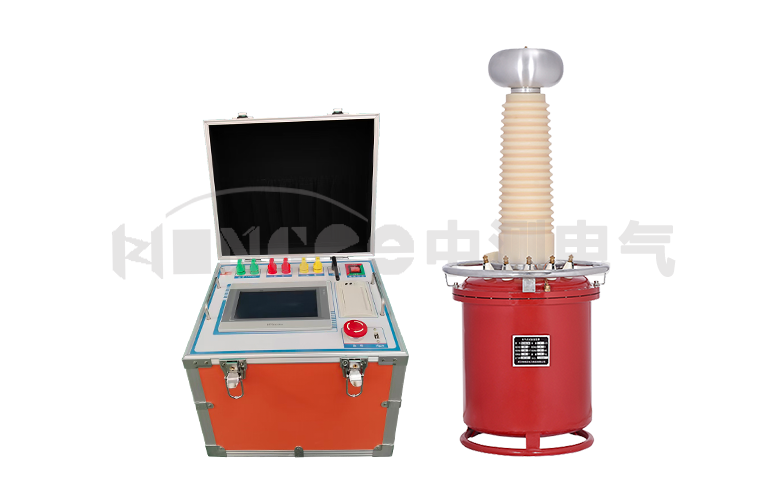

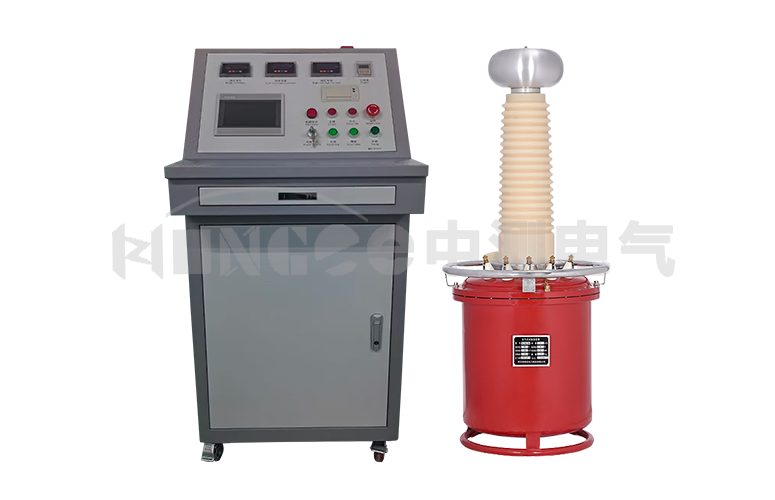

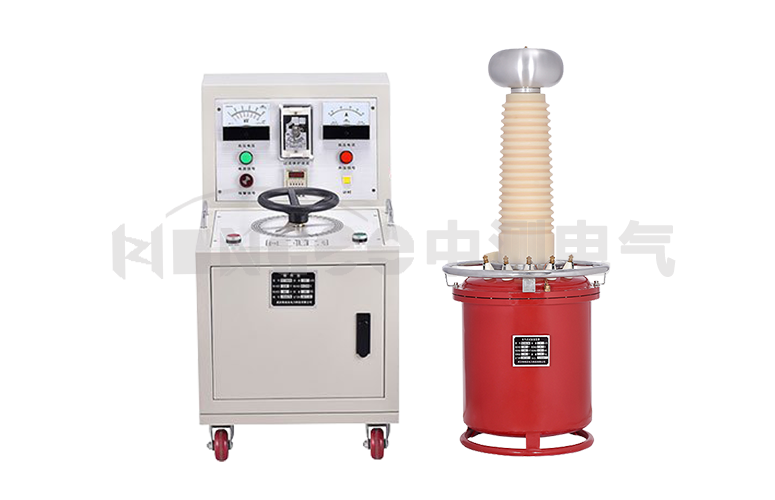

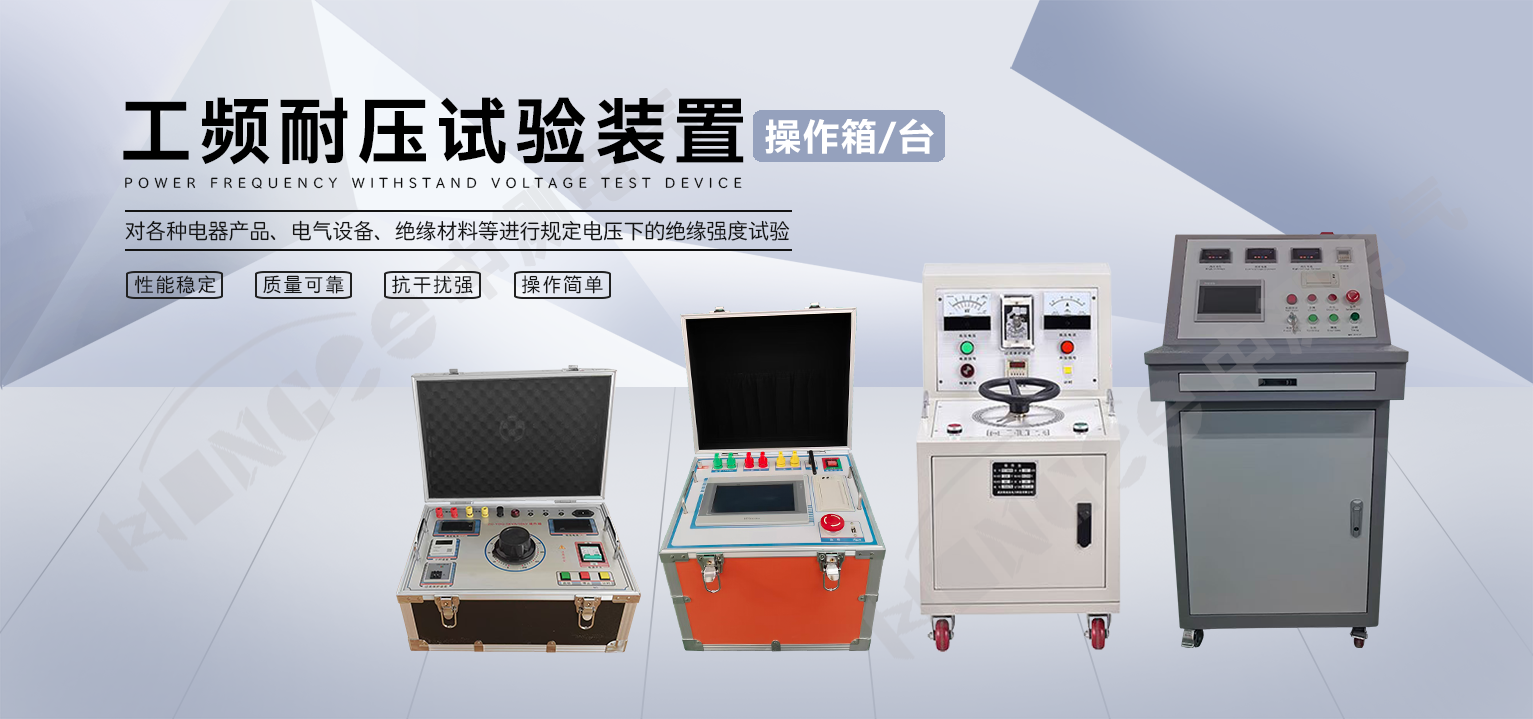

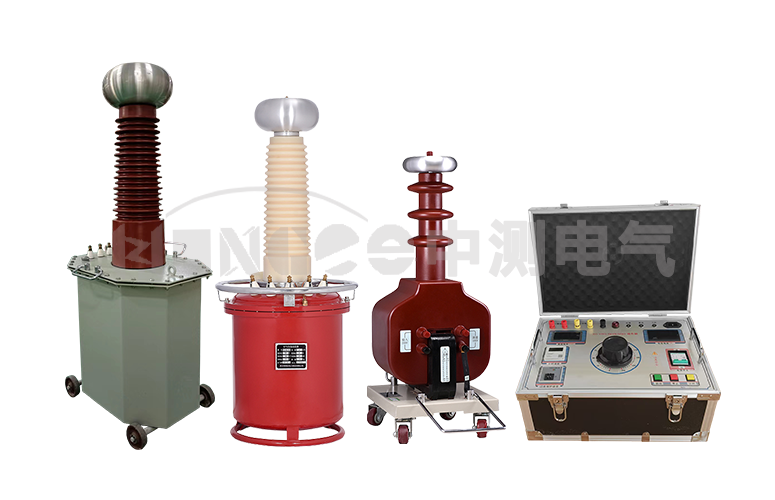

ZCYD工频耐压试验装置
【产品简介】

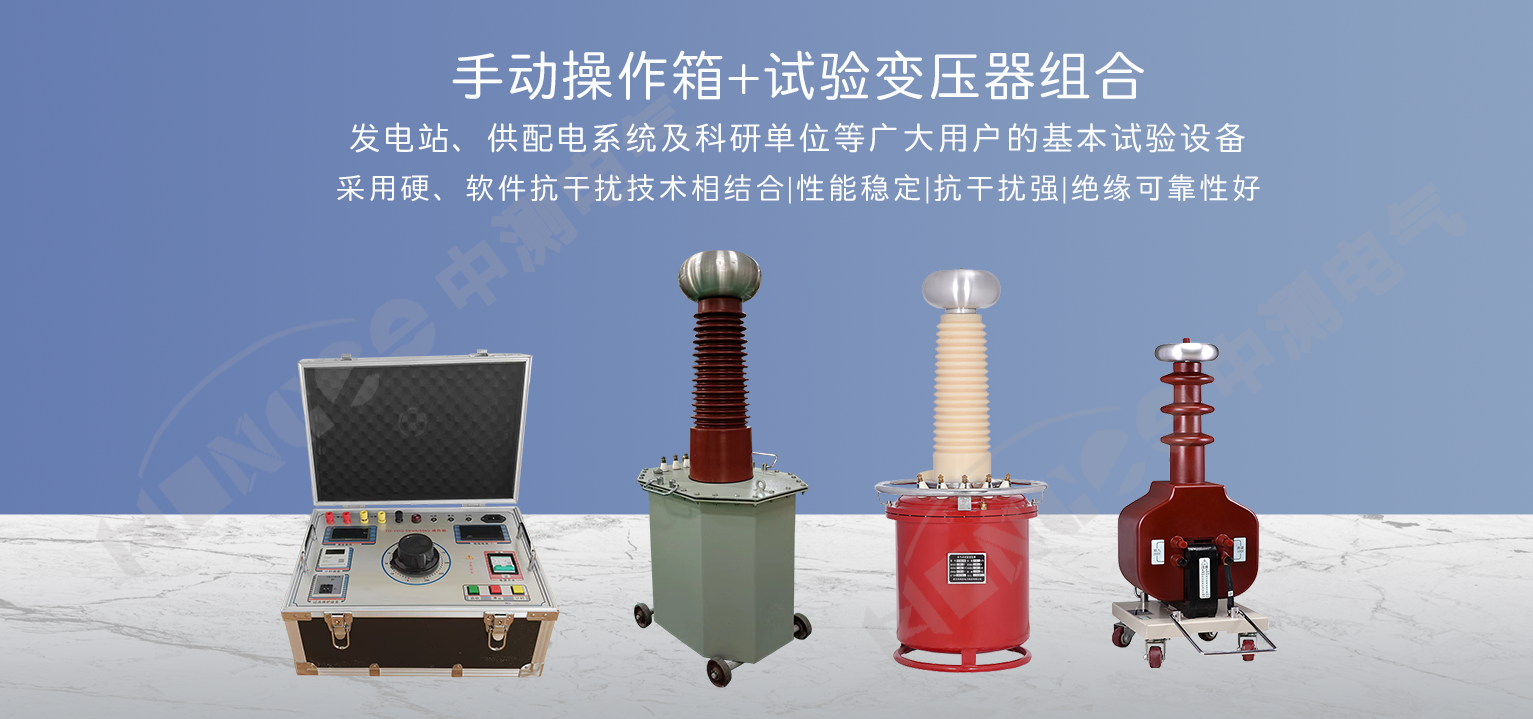

工频耐压试验装置是发电站、供配电系统及科研单位等广大用户的基本试验设备。用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受

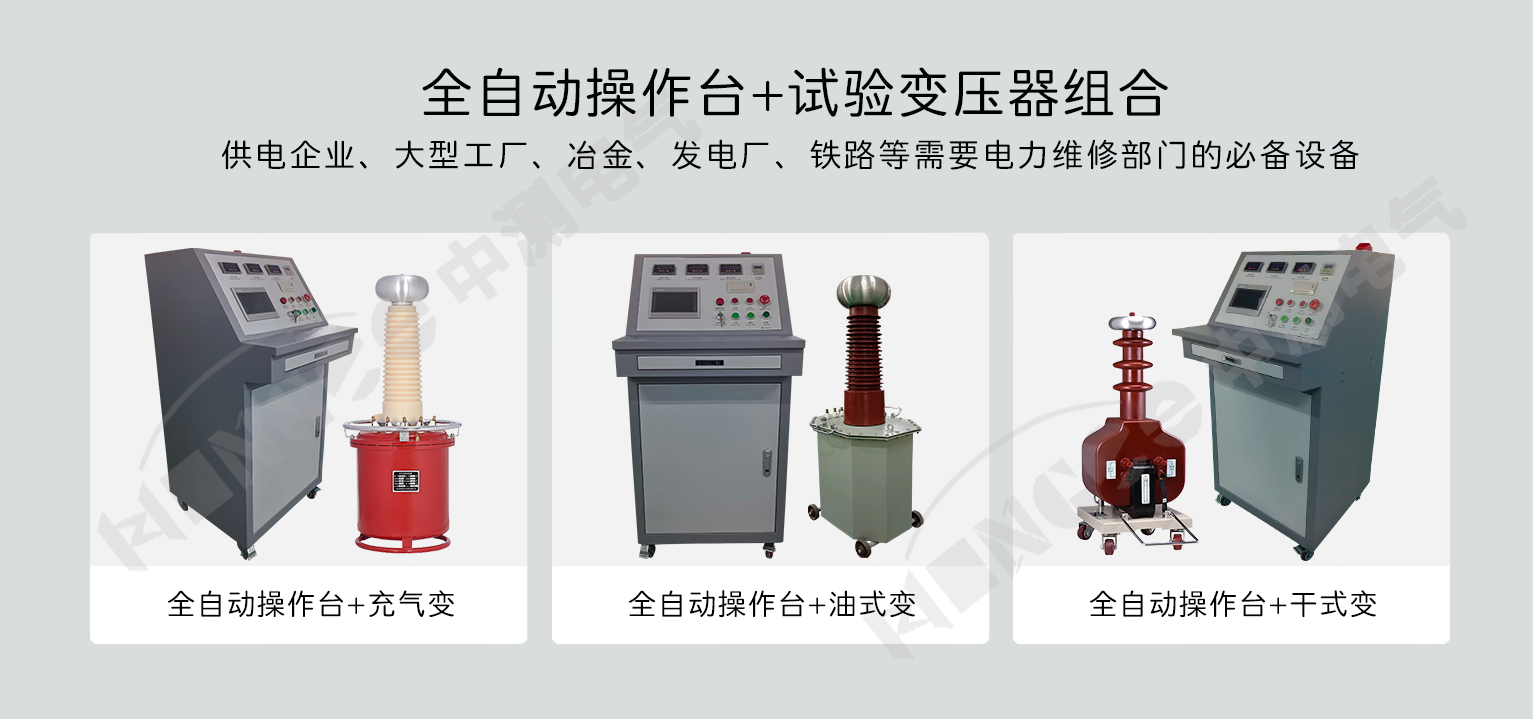

过电压的能力。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。
【产品特点】
1、选材优良，质量可靠，稳定性好。

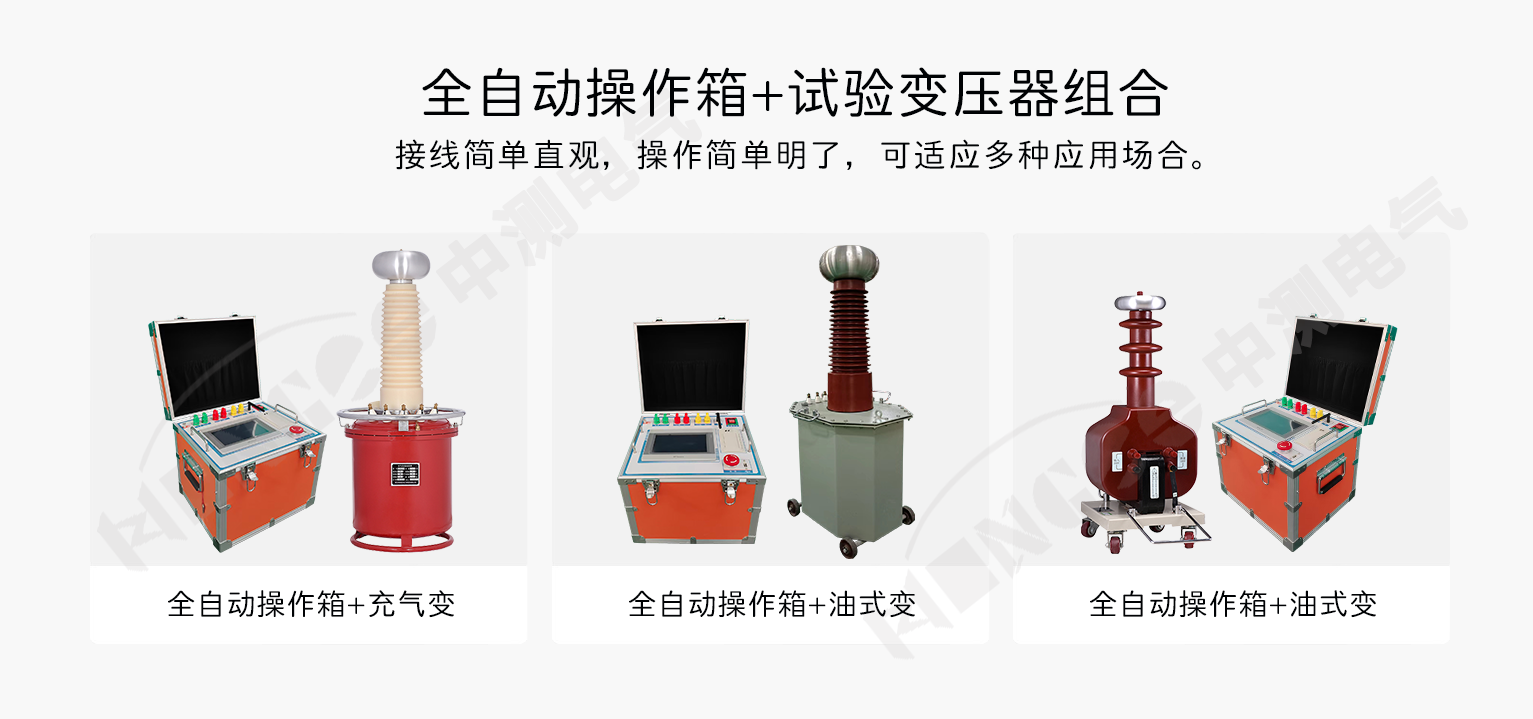

2、接线简单直观，操作简单明了，可适应多种应用场合。
3、采用硬、软件抗干扰技术相结合，性能稳定，抗干扰强。
4、绝缘可靠性好、外形美观。
【产品参数】（特殊参数可定制）

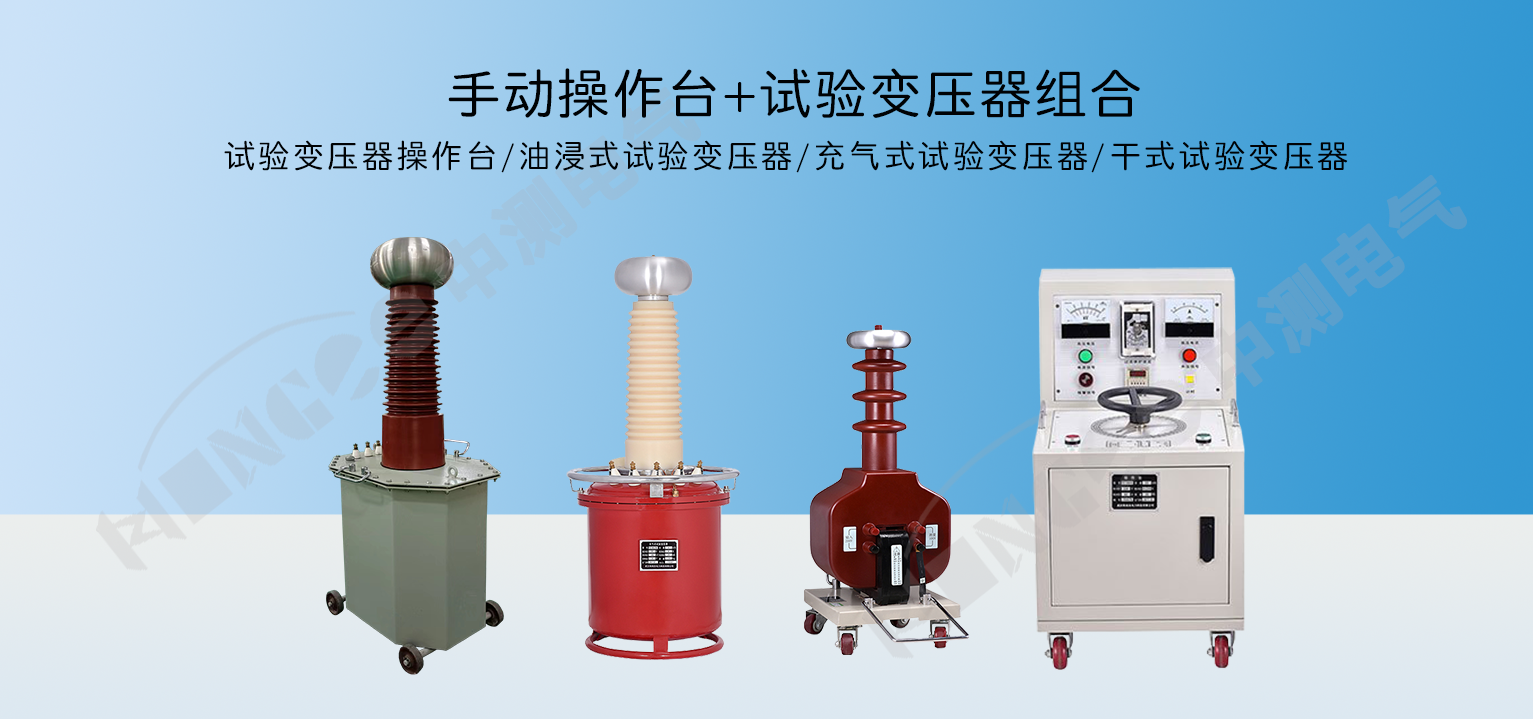

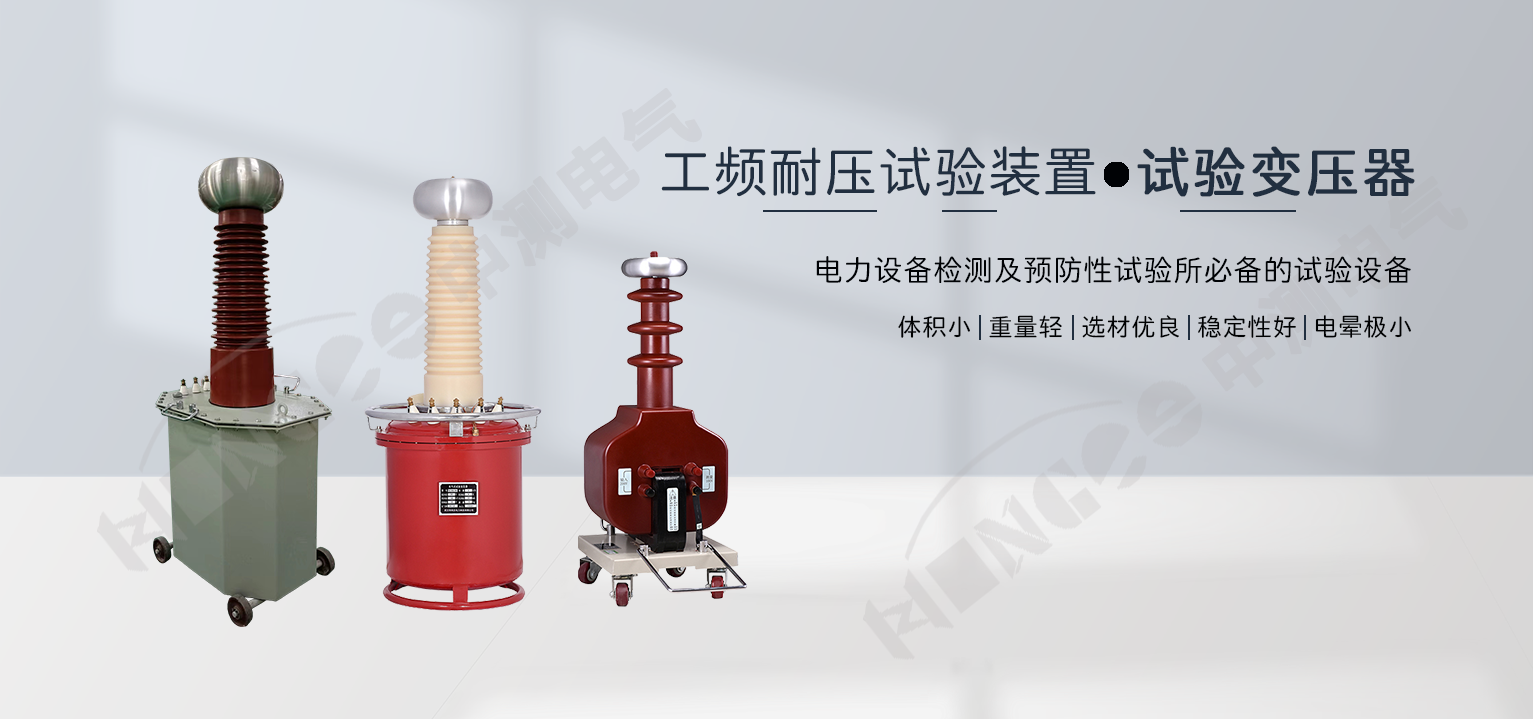

| 试验变压器规格参数 |
规格 |
容量(kVA) |
高压输出电压(kV) |
高压输出电流(mA) | 低压输入 |
变比 |
| V | A |
| 1.5kVA/50kV | 1.5 | 50 | 30 | 200 | 7.5 | 500 |
| 3kVA/50kV | 3 | 50 | 60 | 200 | 15 | 500 |
| 5kVA/50kV | 5 | 50 | 100 | 200 | 25 | 500
|
| 5kVA/100kV | 5 | 100 | 50 | 200 | 25 | 1000 |
| 10kVA/50kV | 10
| 50 | 200
| 220/380 | 50/26 | 500
|
| 10kVA/100kV | 10 | 100 | 100 | 200/380 | 50/26 | 1000 |
| 20kVA/50kV | 20 | 50 | 400 | 380 | 53 | 500
|
| 20kVA/100kV | 20 | 100 | 200 | 380 | 53 | 1000 |
| 20kVA/150kV | 20 | 150 | 133 | 380 | 53 | 1500 |
| 30kVA/50kV | 30 | 50 | 600 | 380 | 79 | 500
|
| 30kVA/100kV | 30 | 100 | 300 | 380 | 79 | 1000 |
| 30kVA/150kV | 30 | 150 | 200 | 380 | 79 | 1500 |
| 30kVA/200kV | 30 | 200 | 150 | 380 | 79 | 2000 |
| 30kVA/250kV | 30 | 250 | 120 | 380 | 79 | 2500 |
| 50kVA/50kV | 50 | 50 | 1000 | 380 | 132 | 500
|
| 50kVA/100kV | 50 | 100 | 500
| 380 | 132 | 1000 |
| 50kVA/150kV | 50 | 150 | 333 | 380 | 132 | 1500 |
| 50kVA/200kV | 50 | 200 | 250 | 380 | 132 | 2000 |
| 50kVA/250kV | 50 | 250 | 200 | 380 | 132 | 2500 |
| 100kVA/100kV | 100 | 100 | 1000 | 3000 | 33
| 1000 |
| 100kVA/150kV | 100 | 150 | 666
| 3000 | 33 | 1500 |
| 100kVA/200kV | 100 | 200 | 500 | 3000 | 33 | 2000 |
| 150kVA/150kV | 150 | 150 | 1000 | 3000 | 50 | 1500 |
| 150kVA/200kV | 150 | 200 | 750 | 3000 | 50 | 2000 |
| 150kVA/250kV | 150 | 250 | 600 | 3000 | 50 | 2500 |
| 200kVA/200kV | 200 | 200 | 1000 | 3000 | 66 | 2000 |
| 200kVA/250kV | 200 | 250 | 800 | 3000 | 66 | 2500 |
| 300kVA/200kV | 300 | 200 | 1500
| 3000 | 100
| 2000 |
| 300kVA/250kV | 300 | 250 | 1200 | 3000 | 100 | 2500 |
| 控制箱/台规格参数 |
| 规格 | 容量 | 电源 | 输出 | 参考重量 | 备注 |
| 相数 | V | A | V | A |
| 2/220 | 2
| 1
| 220 | 50 | 0~220 | 10
| 14 | / |
| 3/220 | 3 | 1 | 220 | 50 | 0~220 | 15 | 16 | / |
| 5/220 | 5 | 1 | 220 | 50 | 0~220 | 25
| 18 | / |
| 10/220 | 10 | 1 | 220 | 50 | 0~220 | 50 | 80 | / |
| 15/400 | 15 | 2 | 380 | 50 | 0~430 | 37.5 | 90 | / |
| 20/400 | 20 | 2 | 380 | 50 | 0~430 | 50 | 100 | / |
| 25/400 | 25 | 2 | 380 | 50 | 0~430 | 62.5 | 120 | / |
| 30/400 | 30 | 2 | 380 | 50 | 0~430 | 75 | 140 | / |
| 50/400 | 50 | 2 | 380 | 50 | 0~430 | 125 | 160 | / |
| 100/400 | 100 | 2 | 380 | 50 | 0~430 | 250 | 50
| 调压器外配 |
| 150/3000 | 150 | 2 | 380 | 50 | 0~430 | 50 | 50 | 调压器外配 |
| 200/3000 | 200 | 2 | 380 | 50 | 0~430 | 65 | 50 | 调压器外配 |
| 250/3000 | 250 | 2 | 380 | 50 | 0~430 | 84 | 50 | 调压器外配 |
| 300/3000 | 300 | 2 | 380 | 50 | 0~430 | 100 | 50 | 调压器外配 |
