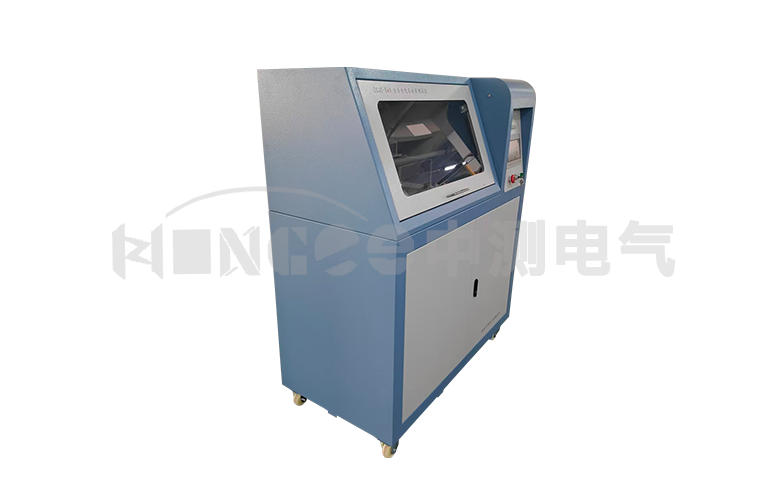

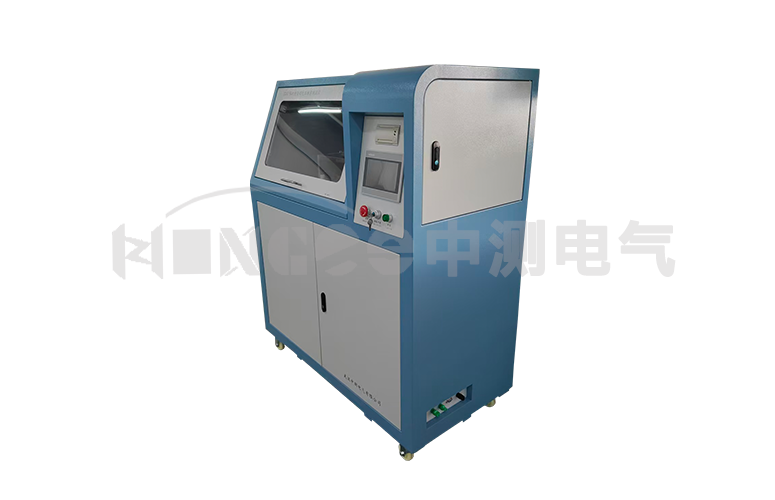

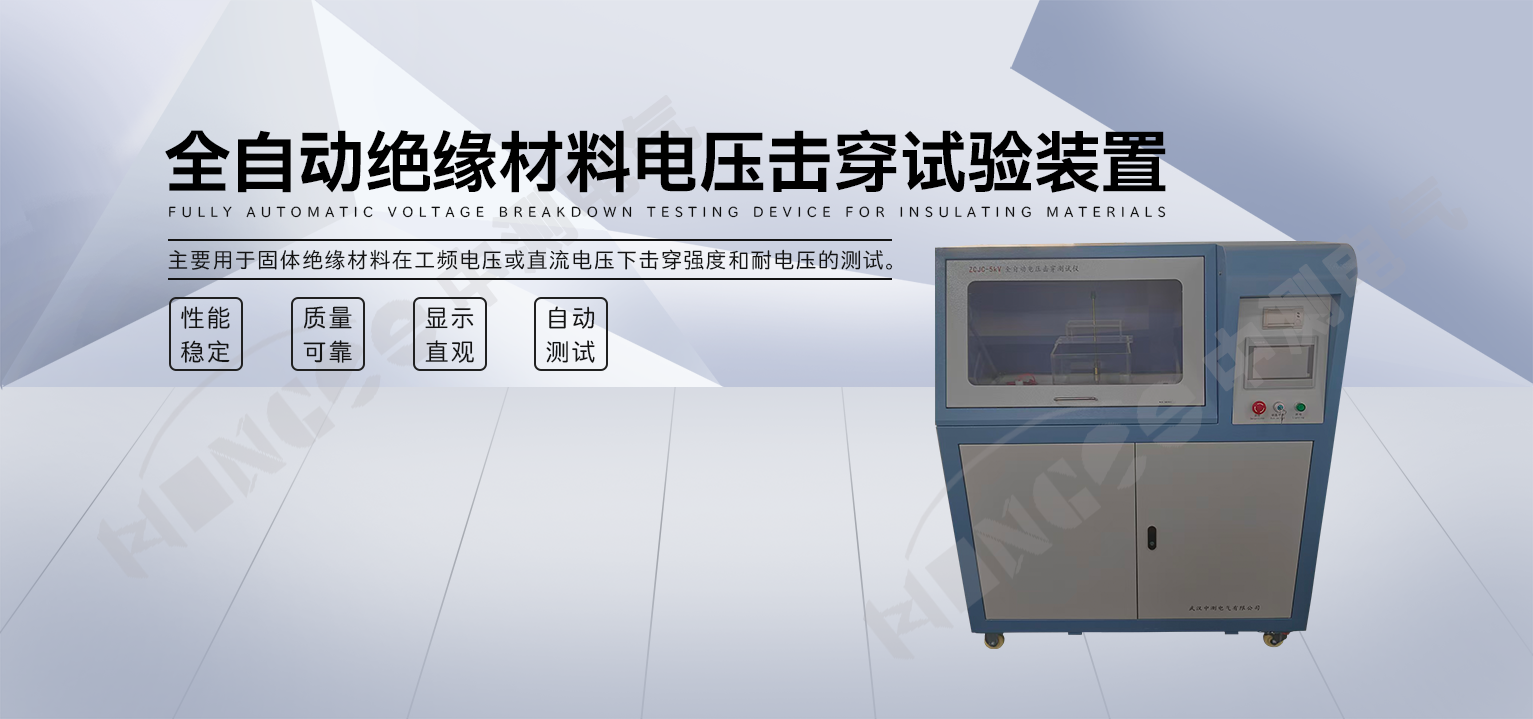

ZCJCN全自动绝缘材料电压击穿试验装置
【产品简介】

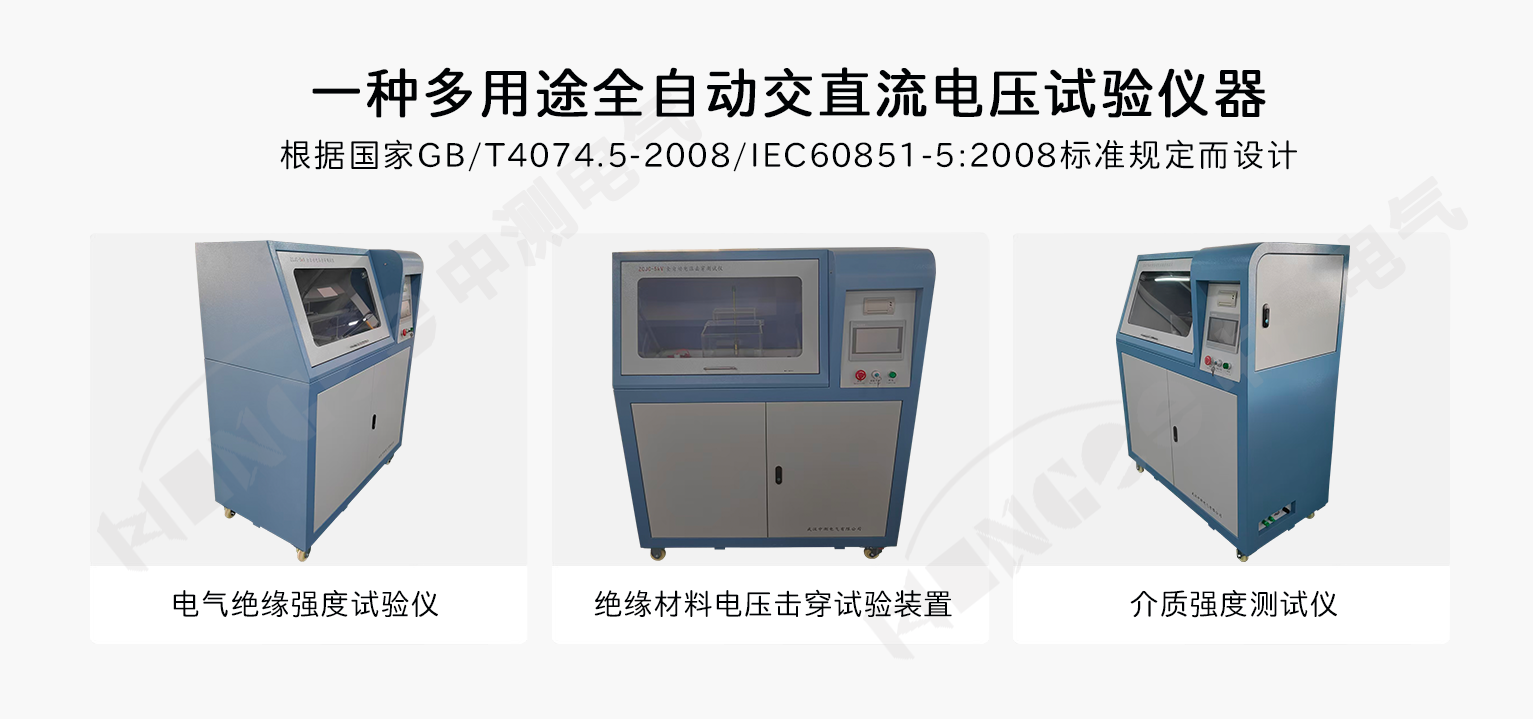

全自动绝缘材料电压击穿试验装置是根据国家GB/T4074.5-2008/IEC60851-5:2008标准规定而设计的一种多用途全自动交直流电压试验仪器。

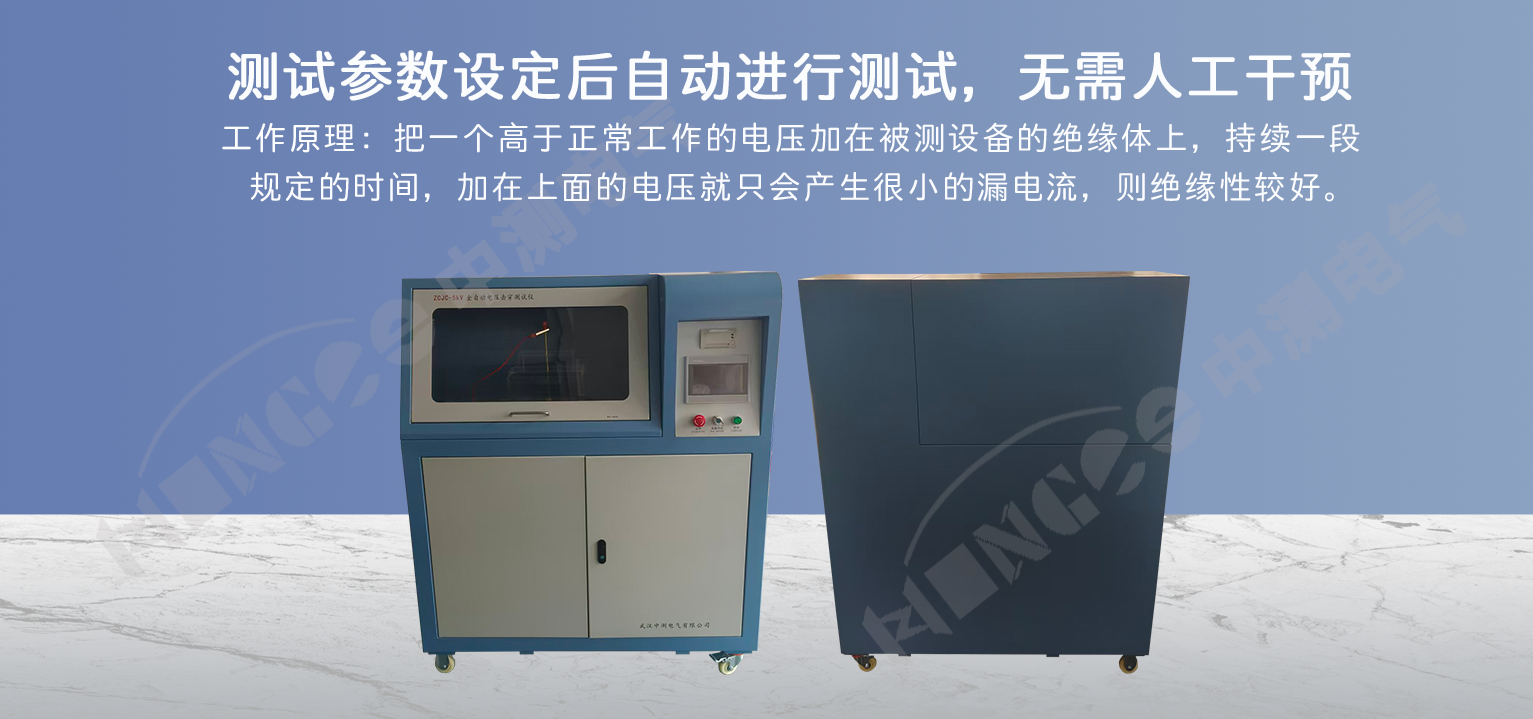

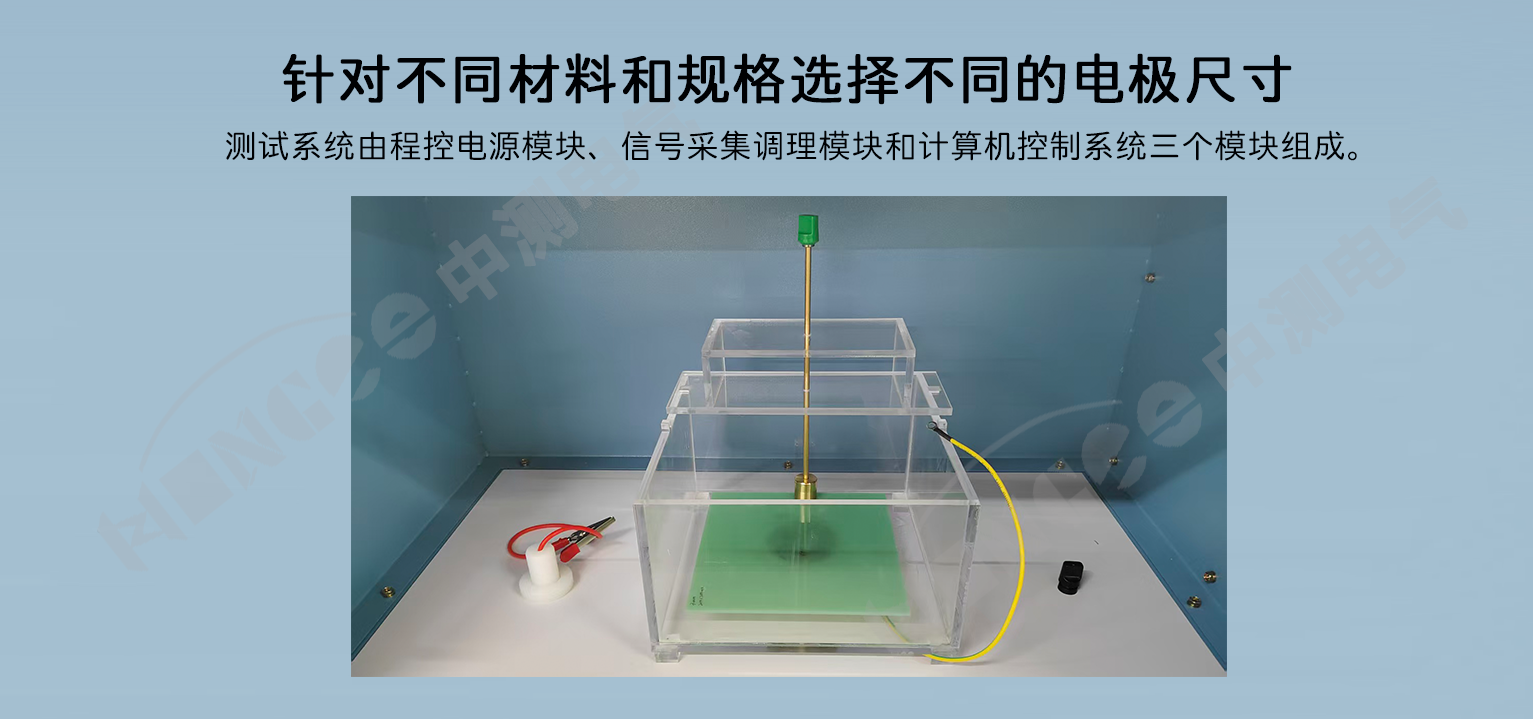

其作用可称为电气绝缘强度试验仪、介质强度测试仪等。其工作原理是：把一个高于正常工作的电压加在被测设备的绝缘体上，持续一段规定的时间，加在上面的电压就只会产生很小的漏电流，则绝缘性较好。该设备采用先进的微电子芯片处理技术、触摸屏控制及上位机操作，操作简单明了。测试系统由程控电源模块、信号采集调理模块和计算机控制系统三个模块组成。全部测试参数设定后自动进行测试，无需人工干预。
【适用范围】
本装置主要适用于固体绝缘材料(如：塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件)在工频电压或直流电压下击穿强度和耐电压的测试。广泛应用于电力电子行业、机械工业部、
研究所、军工研究、绝缘材料生产单位的高电压击穿试验。
【产品特点】
1、试验界面简单明了，方便理解。
2、控制面板简洁，功能标注明确，操作简单。
3、电压、电流、时间、状态信息及提示信息等数据7寸高清触摸彩屏显示，读数清晰、直观。

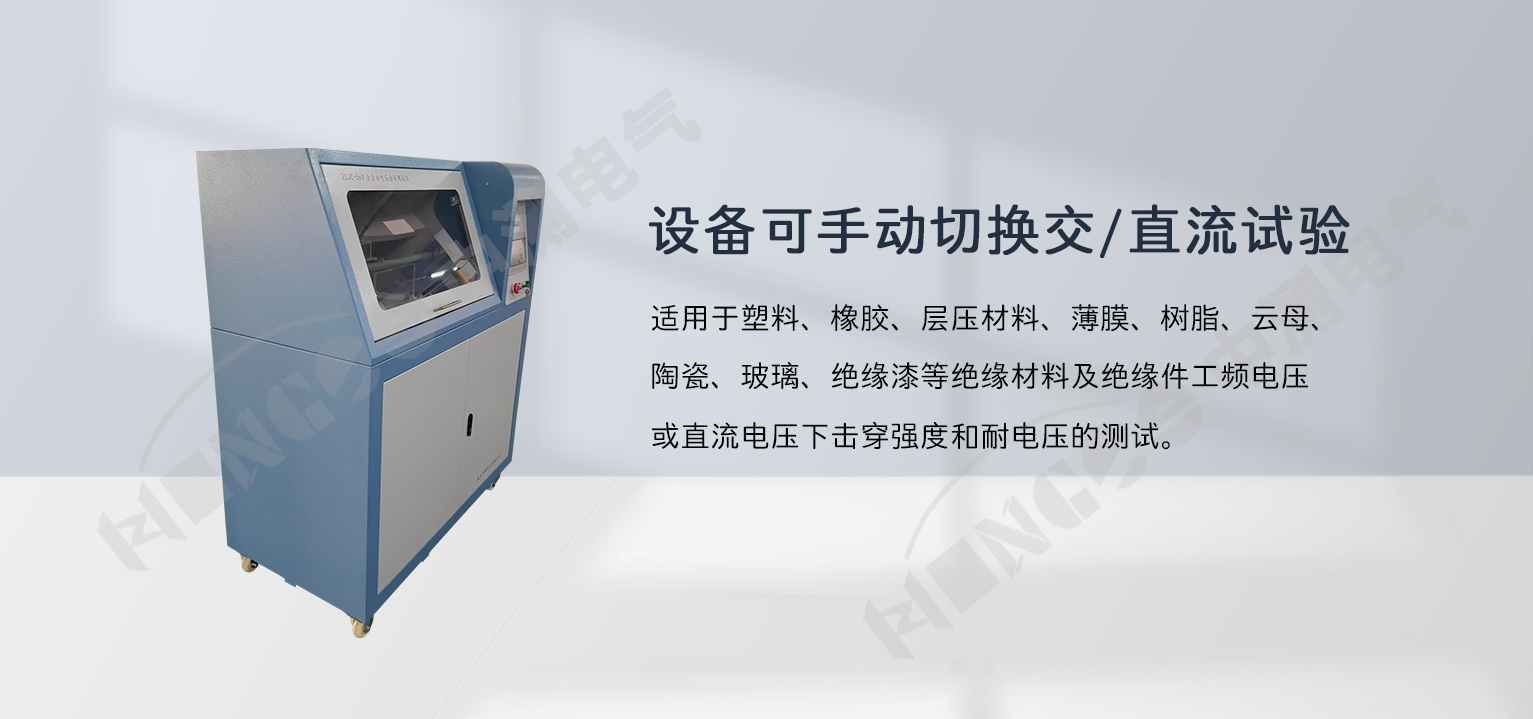

4、设备可手动切换交直流试验，为试验人员的安全提供可靠的保障。
5、设备试验界面采用实时显示的方式，更方便试验过程的观看。
6、设备具有试验参数记忆功能，相同的试验条件不需要每次试验时都进行设置，且断电仍会记忆最后一次试验设置参数。
7、可同时记录100条试验数据，10次试验记录为一页，方便试验数据的对比分析。

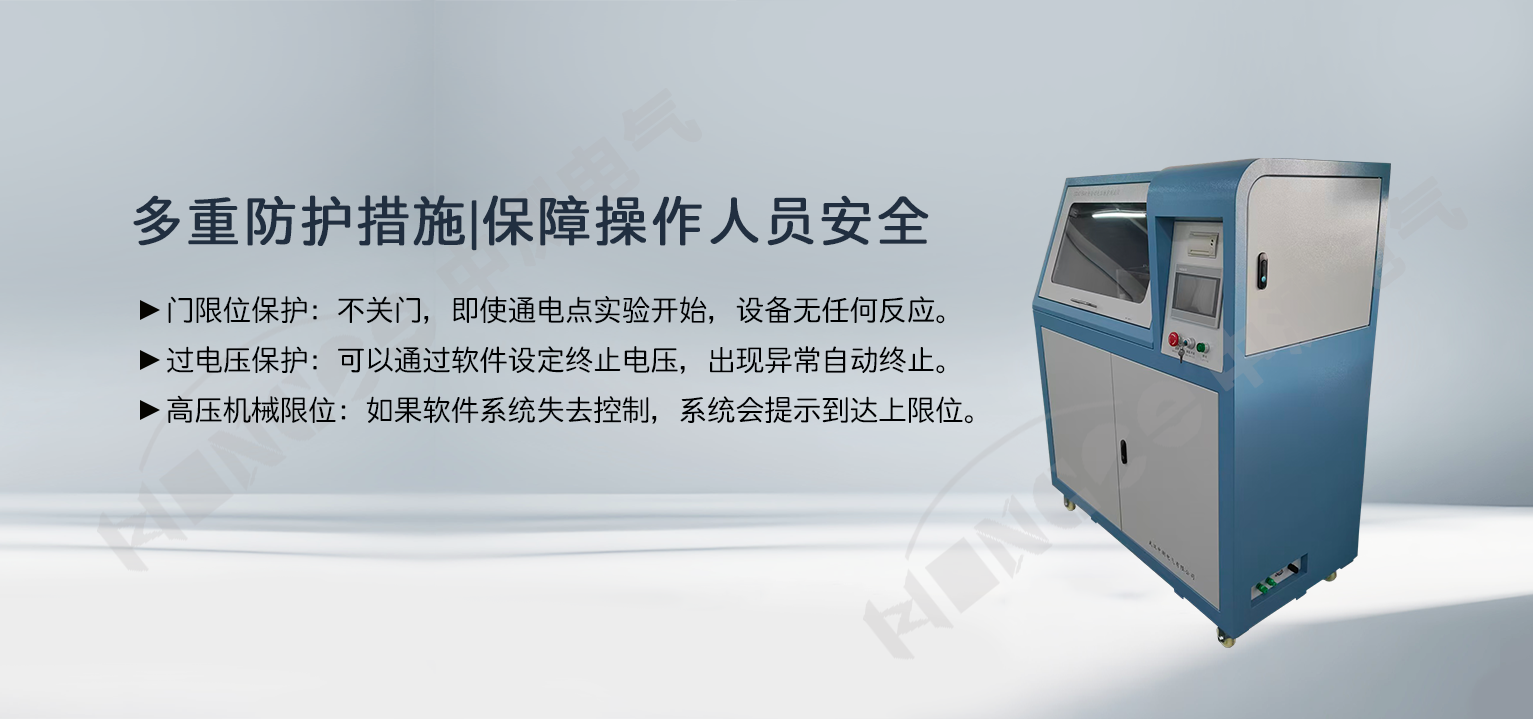

8、本仪器具有多重防护措施，保证操作人员的人身安全。
8.1、门限位保护:不关门，即使通电点实验开始，设备无任何反应。
8.2、电压归零保护:如果在实验过程中，突然断电，下次开机后，会自动回到零位，保证初始电压为在零位。
8.3、过电压保护:可以通过软件设定终止电压，保证在升压过程中如果出现异常升到指定的电压后，自动终止并归零。
8.4、高压机械限位:如果软件系统失去控制，电压继续往上升，到高压限位后，系统会提示到达上限位。
8.5、有运行指示灯，通过观察指示灯的状态来判断是否在运行。
【产品参数】（特殊参数可定制）
| 输入电压 | AC 220V±10% 50Hz±1% |
| 容 量 | 5kVA |
| 输出电压 | AC：0～50kV DC：0～50kV |
| 输出电流 | 15A |
| 测量误差 | ≤2% |
| 耐压时间 | 0～60S |
| 漏电流 | 可由计算机软件自由进行设定 |
| 试验环境 | 温度：15℃～30℃；相对湿度：30%～65%能够稳定运行。 |
| 接地要求 | 仪器需要单独接地，接地附合国家标准要求，接地电阻≤0.5Ω。 |
| 操作方式 | 自动模式、手动模式、（可选配上位机软件控制） |
| 保护方式 | 过流保护、过压保护、闪络保护 |
| 通讯方式 | 具有通信接口与上位机进行控制及后台数据上传 |
