水内冷直流高压发生器|武汉中测电气有限公司（公司官网：https://www.whzcdq.com/；联系方式：13659880270杜工）：针对水内冷汽轮/水轮发电机，定子绕组冷却水不用排空，直接通水开展直流耐压试验、测量绕组泄漏电流，判断定子绕组绝缘是否存在缺陷。
一、产品简介
水内冷直流高压发生器的直流耐压试验和直流泄漏电流试验在吹水或通水两种条件下进行，各自的优缺点比较如下：
1、吹水情况下做试验
优点：可用一般直流高压发生器进行试验，设备轻便、操作简单、读数准确且不受水质情况的影响。
缺点：由于发电机机组的结构所致，其底部积水很难吹干，因此十分耗时，吹水时间甚至长达一周以上，延长了大修停机时间，如果吹水不彻底，不仅会带来测量误差，且万一试验时引起线圈内拉弧，就有损坏绕组的危险。
2、通水情况下做试验
优点：不用吹水设备，省去了吹水的时间。
缺点：目前采用交流试变（或谐振变）与硅堆、电容组合，并且要另加装置对汇水管等进行极化补偿，设备笨重、分散，接线复杂，试验结果受水质影响，微安表波动大、读数较困难。
综合上述情况，要同时克服两方面的缺点，就必须解决在通水情况下，采用成套专用设备在轻便、简单、准确的前提下进行试验。我公司根据“低压屏蔽法”原理研制开发的“水内冷直流高压发生器”基本满足了这一要求，其主要特点是：

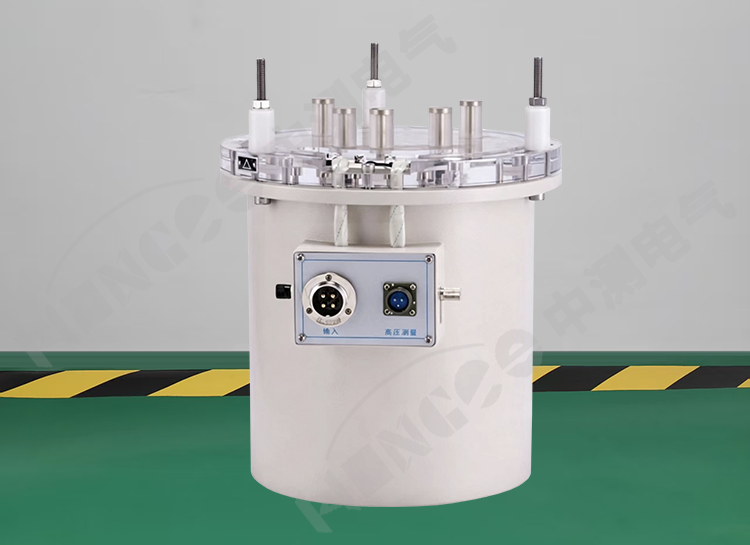

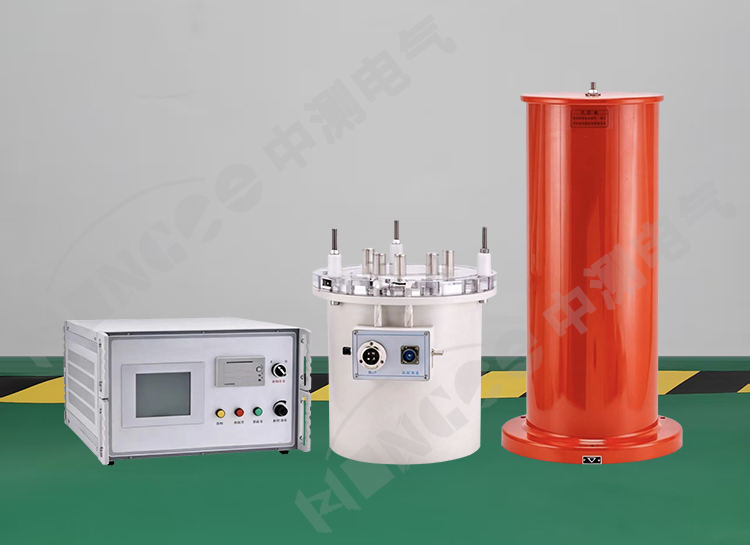

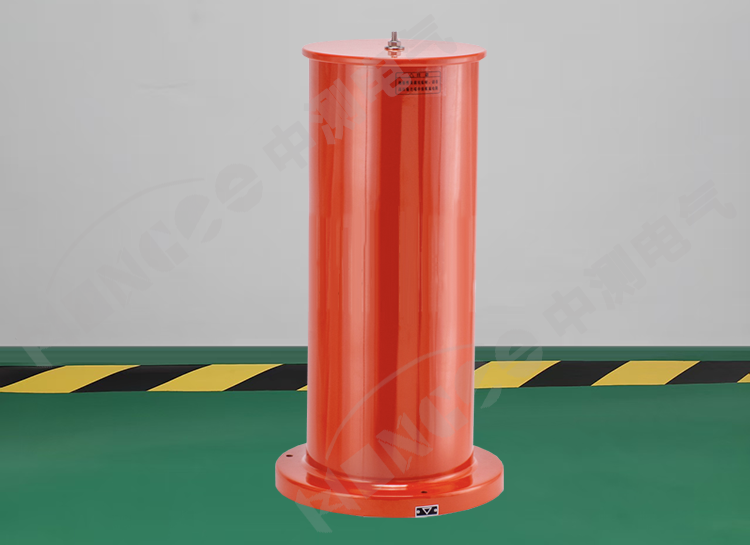

（1）整套装置仅由控制箱及倍压两部分组成，接线十分简单。

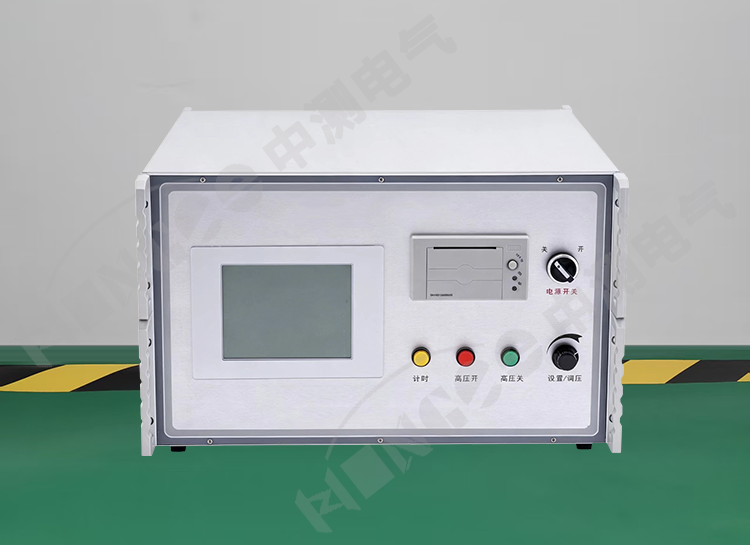

（2）采用电子控制与调谐，操作方便、舒适；电压、电流等均在面板表计上直接读数且无需换算。
（3）一分钟定时及提示功能，按试验规程要求设定。
二、产品特点
1、直流高压发生器的直流耐压试验和直流泄漏电流试验在吹水或通水两种条件下进行。
2、吹水情况下做试验，可用一般直流高压发生器进行试验，设备轻便、操作简单、读数准确且不受水质情况的影响。
3、通水情况下做试验，整套装置仅由控制箱及倍压两部分组成，接线十分简单5、通水情况下做试验，一分钟定时及提示功能，按试验规程要求设定。
4、通水情况下做试验，用电子控制，操作方便；电压、电流等均在面板表计上直接读数且无需换算。
三、产品参数（特殊参数可定制）
输出电压：60kV、80kV、90kV、100kV可选
输出电流：200mA、300mA、500mA可选
输出功率：12kW～50kW
电压测量误差：1.0%±2个字
总电流测量误差：1.0%±2个字
漏电流测量误差：±2.0%（满度）
过压整定误差：≤1%
电压稳定度：1.0%(随机波动、电源电压变化±10%)
工作方式：额定负载一次连续工作≤5分钟
环境温度：-10℃～40℃
相对湿度：≤90%（无凝露）
机箱重量：35kg～45kg
倍压重量：10kg+24kg～17kg+50kg
倍压筒高度：750mm、1050mm
四、适配场景
1、水内冷直流高压发生器是做什么用的
专门针对水内冷汽轮/水轮发电机，定子绕组冷却水不用排空，直接通水开展直流耐压试验、测量绕组泄漏电流，判断定子绕组绝缘是否存在缺陷，是电厂预防性试验专用设备。
2、和普通ZGF直流高压发生器核心区别是什么
①输出电流大，普通直高发大多10mA以内，水内冷机型输出可达100～200mA。
②带汇水管极化电势补偿、低压屏蔽回路，消除冷却水导电带来的杂散电流干扰。
③支持发电机带水试验，不用吹水，节省大修工期；普通直高发只能用于把水彻底吹干后的试验工况。
3、通水做试验对比吹水试验有什么优缺点
通水试验：不用吹扫积水，节约数天甚至一周检修时间；缺点：水质会轻微影响读数，设备必须带屏蔽补偿回路。
吹水试验：可用普通直高发，不受水质干扰；缺点：绕组底部积水很难彻底吹干，吹扫耗时久，残留积水容易引发线圈拉弧损伤绕组。
4、设备执行什么标准
遵循DL/T 848.2-2018，DL/T 596，发电机试验参考DL/T 843规程，针对水内冷发电机通水直流耐压试验要求设计。
5、选型主要看哪几个关键参数
①输出电压：常见60kV、80kV、100kV
②输出电流：200mA、300mA、500mA（大机组必须选大电流，否则升不上电压）
③极化补偿功能：±2.5V汇水管补偿
④过压、过流保护，定时计时功能
⑤供电：大功率机型需要三相AC380V供电
6、多大机组选用多大规格设备
100～200MW机组一般选60kV/100mA；300MW机组选60kV/150mA；600MW及以上机组选60～80kV/200mA，大机组通水试验时回路电流大，电流参数选小会升压困难。
7、一定要选带极化补偿功能的吗
必须带。水内冷发电机汇水管存在极化电势，如果没有补偿回路，泄漏电流读数漂移、不准，无法区分绕组真实泄漏电流和冷却水电导电流，试验数据无效。
8、成套配置一般包含哪些东西
控制箱、倍压筒、汇水管屏蔽补偿线缆、高压输出线、接地线、放电棒、电源线、通讯线、说明书、试验报告模板、保险备件等。
9、通水试验对冷却水水质有没有要求
冷却水电导率尽量控制在规程允许范围；水质导电率越高，杂散电流越大，设备的屏蔽补偿压力越大，尽量保证机组冷却水水质达标再做试验。
10、开机为什么调压旋钮必须回零
设备有零位联锁保护，调压不在零位，高压回路无法合闸，防止带电压启动，保护发电机绕组与仪器本身，属于强制安全逻辑。
11、汇水管补偿调零怎么做
接线全部接好，尚未施加高压前，调节补偿电位器，使微安表电流指示归零，之后再开始升压，抵消汇水管极化电势带来的零点偏移。
12、升压过程泄漏电流来回跳动是什么原因
①冷却水水质波动
②屏蔽补偿接线接触不良
③接地回路松动
④现场电磁干扰
优先检查屏蔽线、接地线，重新做补偿调零，再缓慢升压。
13、试验结束操作顺序是什么
缓慢把调压电位器回零 → 断开高压输出 → 使用放电棒多次充分对高压端、发电机绕组放电 → 再拆除所有接线，严禁未放电直接拆线。
14、试验时高压输出极性选正还是负
发电机定子绕组直流耐压一般采用负极性高压输出，减少空间电荷对绝缘测试结果的干扰，参照试验规程执行。
15、按下高压按钮，红灯马上熄灭，保护动作
常见原因：
①过压保护整定值设置过低
②高压电缆短路、对地搭壳。
③被试发电机绕组存在接地击穿点。
处理：重新设置过压保护（一般设为试验电压1.1-1.15倍），检查全部接线，排查发电机侧故障点。
16、电源开机，整机无反应，风扇不转
检查外部供电电源、电源线、设备内部保险丝是否熔断，更换同规格保险，不要放大保险安培数。
17、电压加不上去，升压就过流保护
①输出电流档位选小，不匹配机组。
②发电机绕组绝缘存在缺陷
③屏蔽补偿接线错误
④冷却水导电率超标
区分是设备问题还是被试品问题，可以空载做设备自检。
18、空载可以升压，接上发电机就升不上去
大概率是机组通水工况下回路总电流超过仪器输出电流，或者绕组绝缘劣化，核对设备电流参数是否匹配该机组，检查冷却水水质。
19、现场试验安全注意要点
①仪器外壳、发电机机壳必须可靠接地。
②高压区域设置安全围栏警示
③操作人员持证高压试验
④每次试验前后充分放电
⑤通水状态，严禁倍压筒进水受潮。
20、设备怎么存放保养
存放于干燥通风室内，避免潮湿，倍压筒做好防潮；每次使用前检查电缆插头、屏蔽接线端子氧化磨损；每年送计量机构检定校准。
21、可以做电缆、避雷器试验吗
可以做常规直流耐压，但这款设备重量大、输出电流大，针对电缆避雷器试验优先选用普通便携式ZGF直高发；本设备最佳场景是水内冷发电机通水试验。
五、企业简介

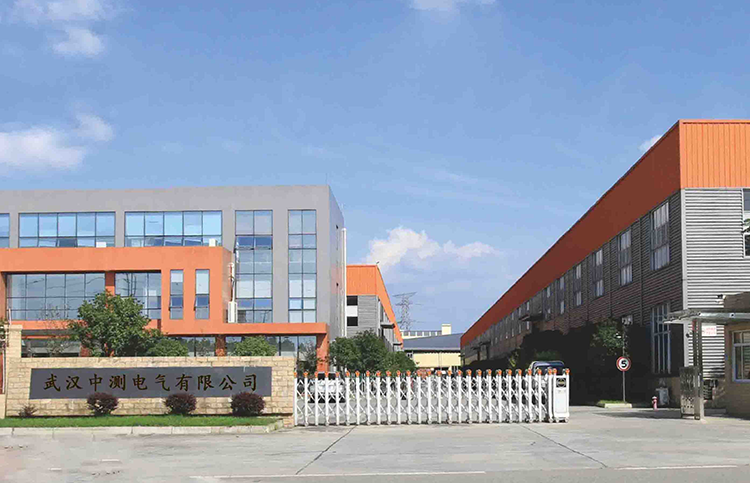

武汉中测电气有限公司，是专业从事高压试验设备、仪器仪表研发、生产、销售、售后、工程技术服务的源头厂家。
