直流电阻测试仪|武汉中测电气有限公司（公司官网：https://www.whzcdq.com/；联系电话：13659880270 杜工）：变压器直流电阻的快速测量，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。
一、产品简介
变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

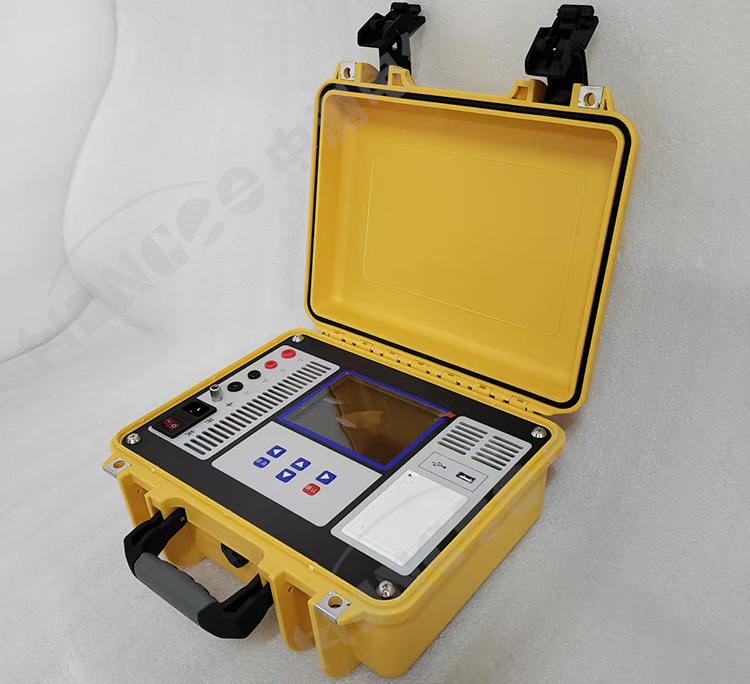

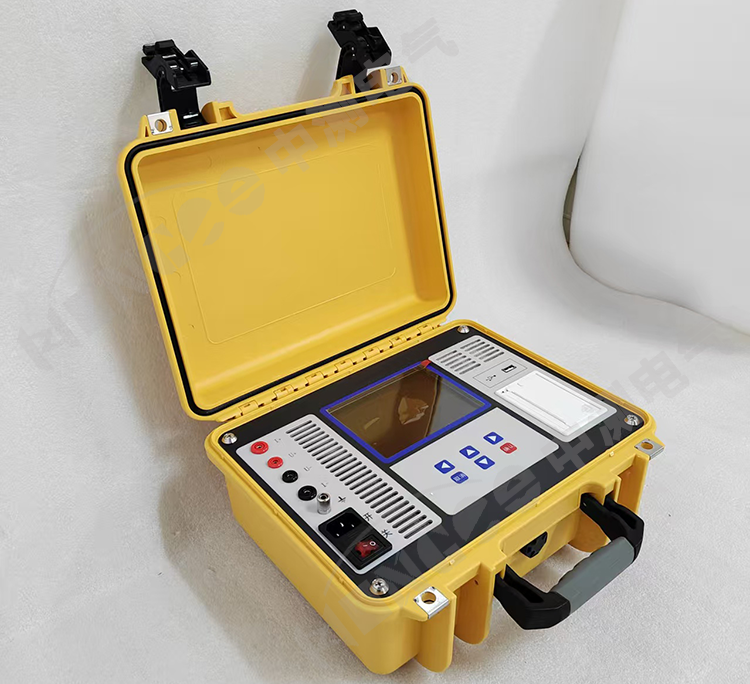

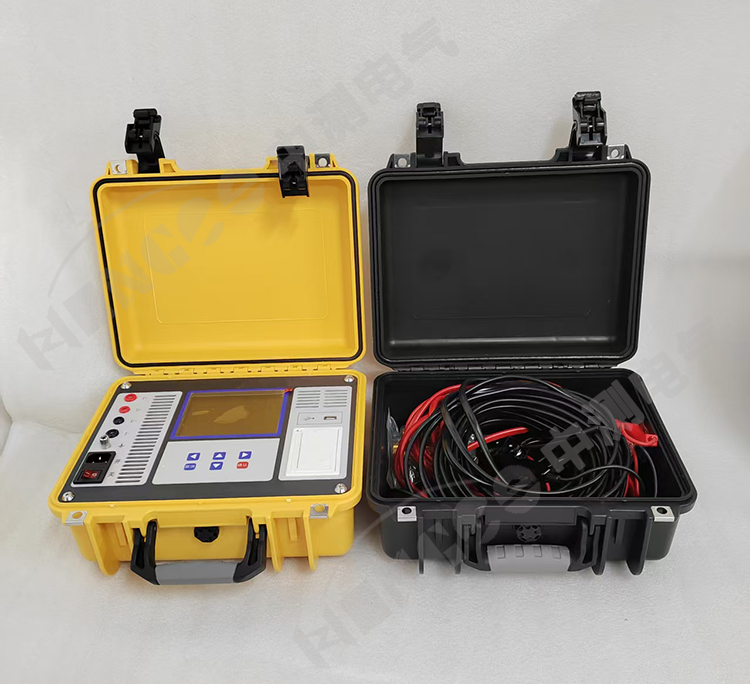

为了满足变压器直流电阻快速测量的需要，本公司利用自身技术优势开发研制了新一代系列直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。
仪器不仅适合变压器、互感器、电抗器等感性试品的测量，而且适合铜排、导线、开关触点等阻性试品的测量，仪表测试速度快、准确度高。
二、产品特点
1、量程宽、精度高，500uΩ～50kΩ。
2、具有电阻温度换算功能。
3、输出六档电流，最大输出10A电流，最大输出25V电压，并且可自动选择电流，方便快捷。
4、5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。
5、具有反电动势保护、断线保护、断电保护、过热报警等多种保护功能。
6、配备外置式打印机，便于数据打印。
7、具有本机存储和优盘存储。
8、锂电池供电或者220V交流供电自适应，一次充电，可连续进行上百台变压器直流电阻测试，测试过程简单、方便。
三、产品参数（特殊参数可定制）
量程范围：10A：500uΩ～200mΩ；5A：10mΩ～1Ω；1A：100mΩ～20Ω；
100mA：10Ω～200Ω；10mA：10Ω～2kΩ；1mA：500Ω～50kΩ
准 确 度：±(读数×0.2%+2个字)
最高分辨率：0.1μΩ
工作电源：AC 220V±10% 50/60Hz或内置可充电锂电池
工作环境：使用温度：-10℃～50℃；相对湿度：＜90%，不结露
仪器重量：3.6kg（不含测试线）
主机尺寸：325mm×225mm×125mm
四、适配场景
1、直流电阻测试仪是测什么的
主要测量变压器高低压绕组直流电阻，也可测试电机绕组、互感器、母线、开关触头直流电阻；属于变压器交接、预试必做项目，可以判断分接开关接触不良、引线虚焊、绕组断股、匝间短路等隐患，执行标准DL/T 845.3-2023。
2、直流电阻测试仪又叫什么名字
行业别称：变压器直流电阻速测仪、感性负载直流电阻测试仪、直阻仪、绕组直流电阻检测仪。
3、为什么测变压器直阻速度很慢
变压器绕组属于大感性负载，仪器需要先恒流充磁，等到电流稳定之后才读数；大容量主变充电时间更长，高端机型带助磁法可以大幅缩短测试时间。
4、四线制测量是什么意思，必须用吗
电流、电压分开输出的四端测试法，可以剔除测试夹、测试线本身接触电阻带来误差；测量毫欧级小电阻必须四线接法，保证精度。
5、我该选多大电流，1A/5A/10A/20A/40A怎么选
①10kV配电变压器：常规选5A、10A
②35kV～110kV主变：推荐20A
③220kV及以上大型主变：选40A及大电流机型
④互感器、小型绕组：1A/2A即可
不是电流越大越好，细小绕组过大电流会发热，造成测量偏差甚至损伤试品。
6、单通道和三通道区别
单通道一相一相测，成本低；三通道可以一次接线、三相同时测量，不用反复换线，主变检测效率高，试验量大优先三通道机型。
7、精度选多少合适
电力现场试验最低0.5级，交接试验、第三方检测建议0.2级，精度更高，更容易通过计量检定。
8、要不要内置锂电池款
经常外出巡检、现场无220V电源，选锂电便携式；做大电流、长时间测主变，优先交流供电款，大功率锂电很难承载大电流输出。
9、哪些功能属于实用标配
自动放电、断线保护、温度换算（自动换算20℃标准阻值）、数据存储、本地打印、U盘导出报表；高端带助磁、分接开关连续换挡测试功能。
10、测试前要做哪些准备
变压器必须停电、充分放电；有载调压开关先往返操作几次打磨触头；记录绕组油温，用来温度换算；测试夹打磨套管接线位置，去除氧化层，保证接触良好。
11、测完为什么不能立刻拆线
感性绕组储存大量反电动势，仪器会自动放电，必须等待放电结束提示后，再拆除接线，防止触电风险。
12、温度换算有什么用
绕组电阻跟温度相关，不同油温测出来数据不能直接对比；输入油温，仪器换算成20℃标准电阻，用来和出厂值、历史数据比对，判定是否合格。
13、助磁法什么时候用
低压三角形接法大容量变压器，单相充电极慢，开启助磁模式可以成倍压缩测试时长，是大型主变现场测试刚需功能。
14、测量读数一直跳动不稳定
①测试夹接触不良，表面氧化。
②接线松动。
③现场电磁干扰。
④绕组温度没有稳定。
处理：打磨测试点位、重新夹紧、开启仪器滤波平均模式、等待充磁稳定后读数。
15、测量数值偏大，不平衡率超标怎么办
先排除接线、夹子接触问题，复测；多次结果都超差，说明变压器内部分接开关、接头、绕组存在隐患，需要检修。
16、仪器显示无电流输出
检查接线是否形成闭合回路、测试线有没有断线、被测回路断路；接线全部正常仍报错，联系厂家检修仪器。
17、每次开机测量零点不准
每次正式测试前，将电流夹、电压夹短接，执行短路清零操作，消除引线带来误差。
18、使用时有哪些安全注意事项
被测设备必须停电接地，测试前充分放电；测试过程不要触碰接线端子；放电未完成禁止拆线；不要在带电设备上接线测试。
19、仪器需要每年检定吗
用于电力交接、预试验、第三方检测，每年需要计量检定，出具证书，试验资料才合规归档。
20、可以测电机直流电阻吗
可以，选用合适电流档位，电机转子保持静止，停机充分放电后测量。

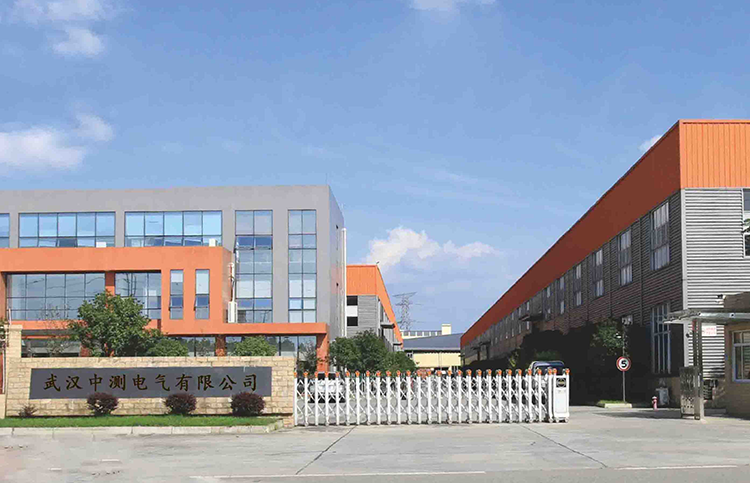

五、企业简介
