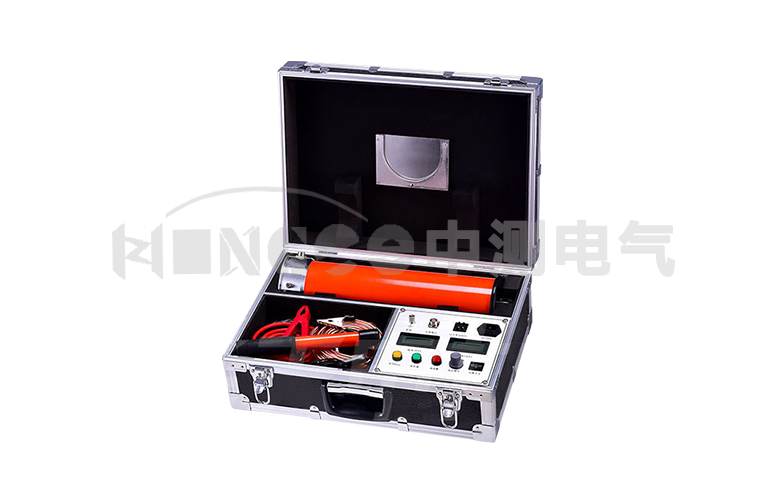

ZGF-Y一体式直流高压发生器
【产品简介】
直流高压发生器选用一体式设计方案：倍压筒和主机放置在一个机箱内，结合新科技、选用高性能器件，实现体积小、功率大、重量轻、操作方便、安全可靠、电源输出质量高等优点，是高压测试行业的理想测试仪器。

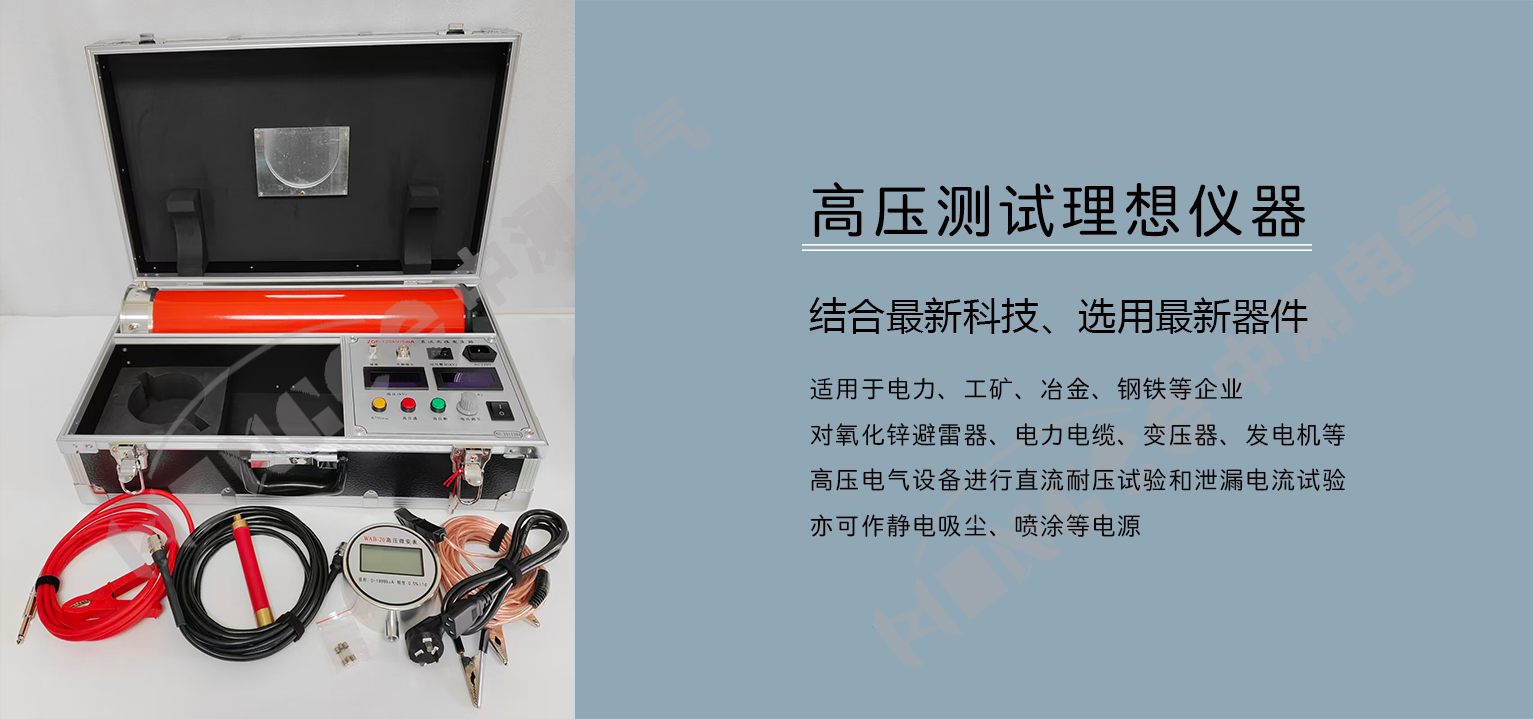

本仪器适用于电力、铁路、化工、工矿、冶金、钢铁等部门对氧化锌避雷器、磁吹避雷器、电力电缆、变压器、发电机等设备进行直流耐压试验和泄漏电流试验，亦可作静电吸尘、喷涂等电源。
【产品特点】
1、输出电压稳定：采用高频倍压电路，应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。全量程平滑调压，输出电压精度高；主机电压表直接显示加载在负载上的电压值，无需外加分压器，接线操作简单；电压分辨率0.1kV，电流分辨率1uA。

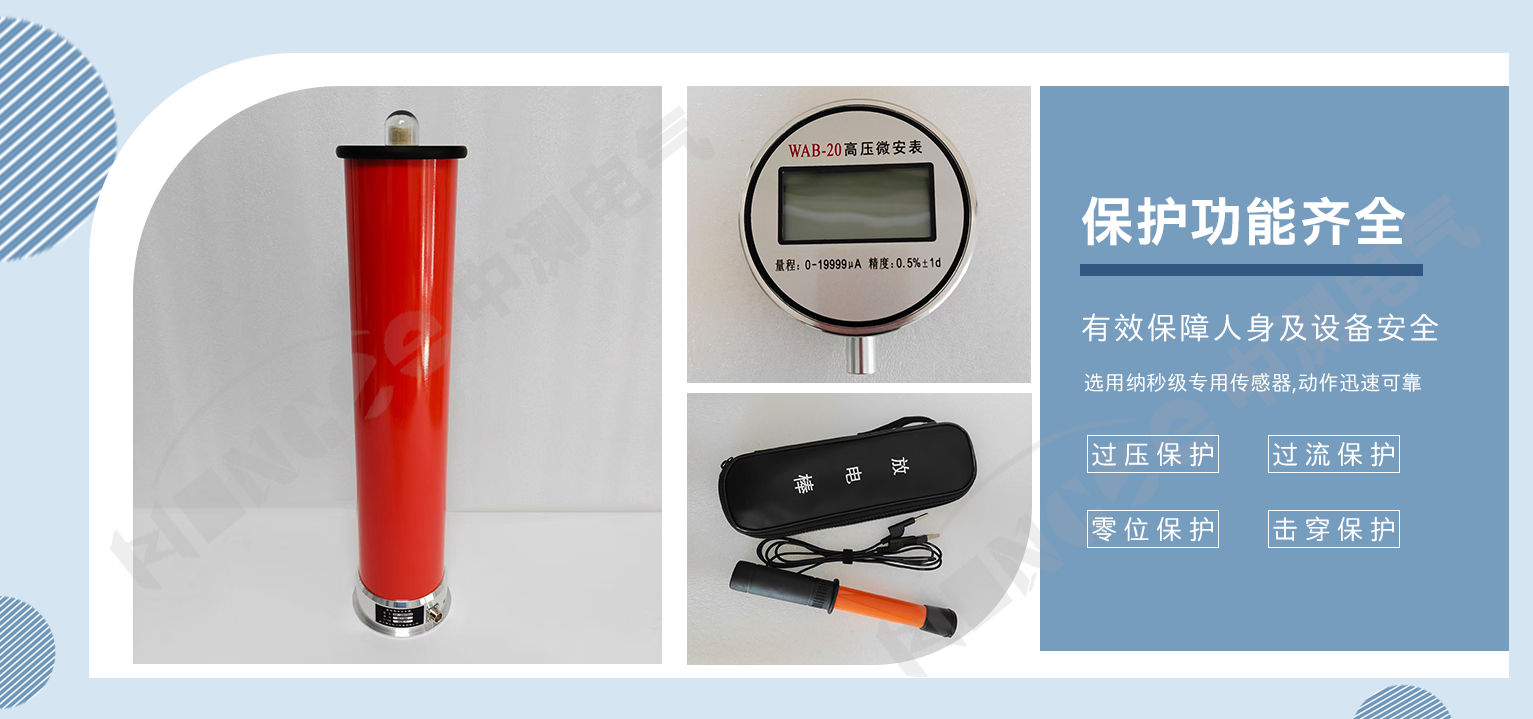

2、保护全面：保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。

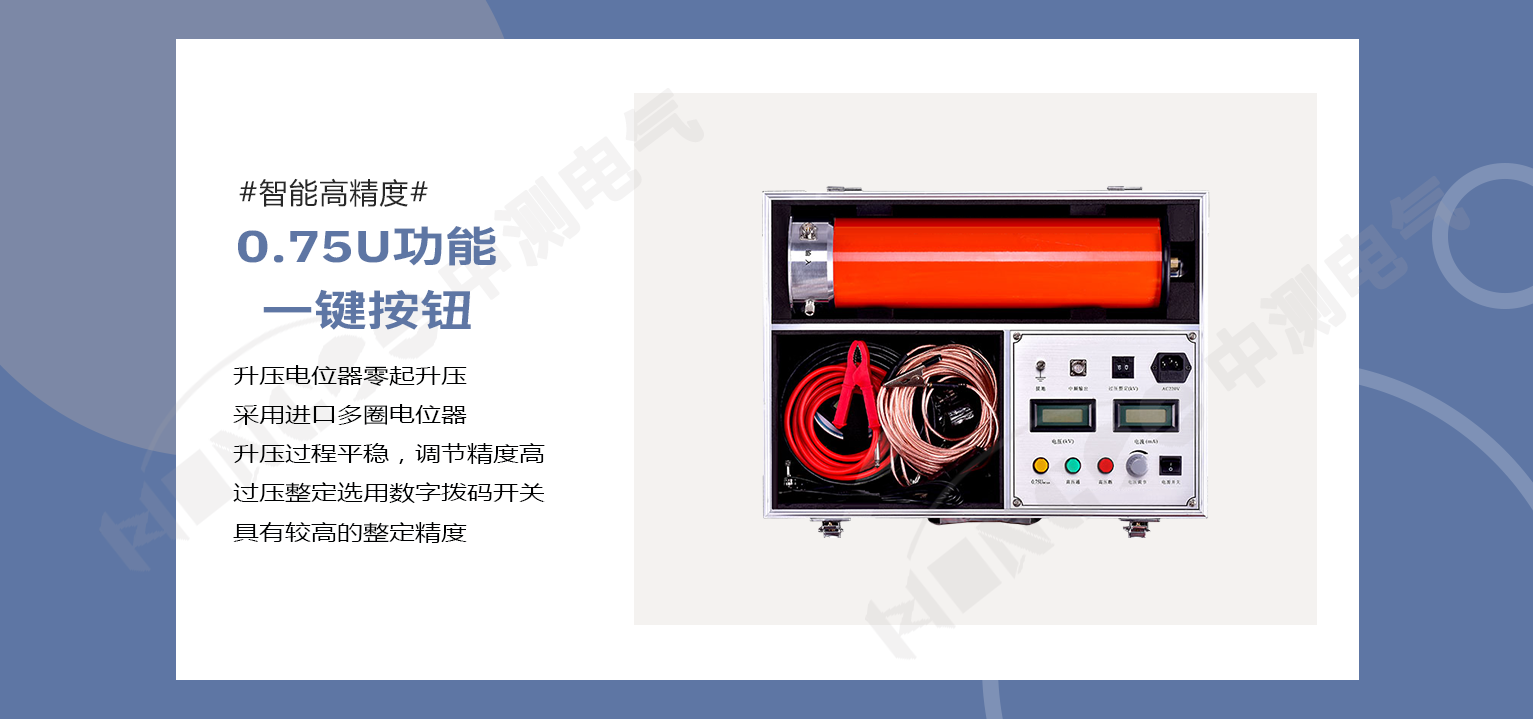

3、0.75U功能：增设智能高精度0.75U功能一键按钮，按下此按钮，电压电流自动跳转至0.75U状态，利于氧化锌避雷器的测试。
4、零起升压：升压电位器零起升压，采用进口多圈电位器，升压过程平稳，调节精度高。
5、过压设定：过压整定选用数字拨码开关，操作简单，并具有较高的整定精度。

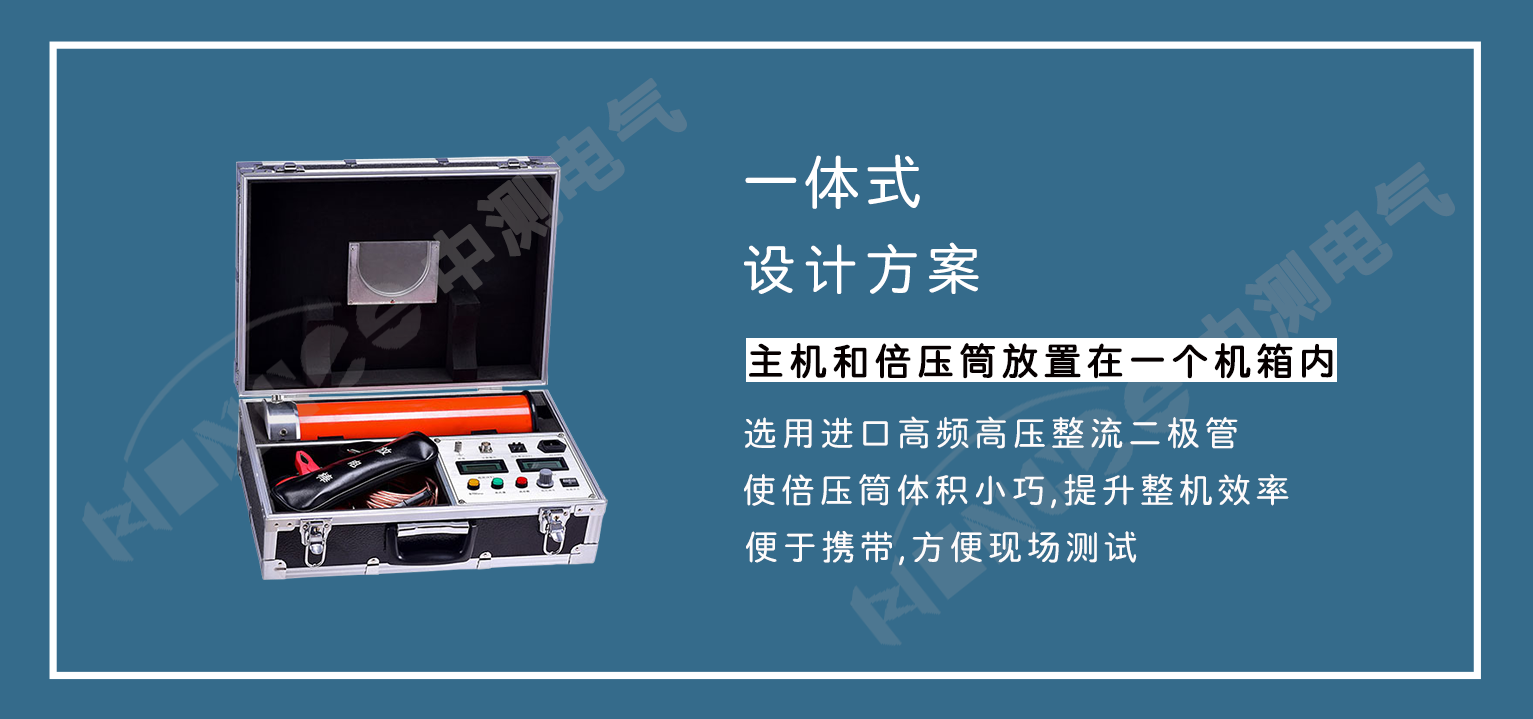

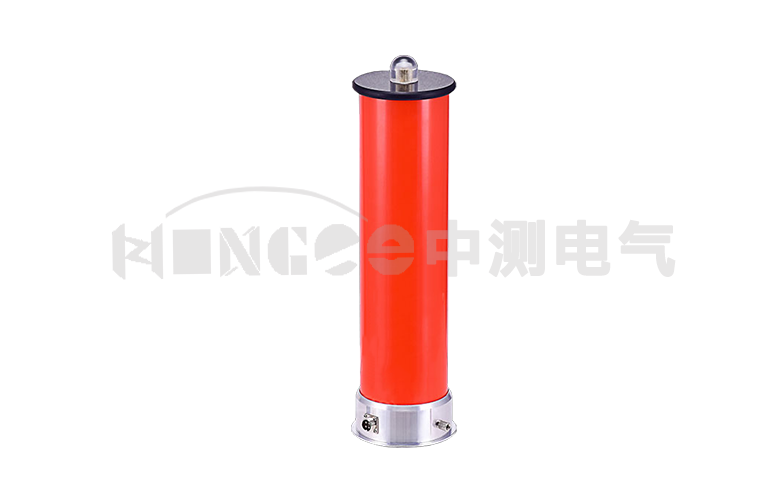

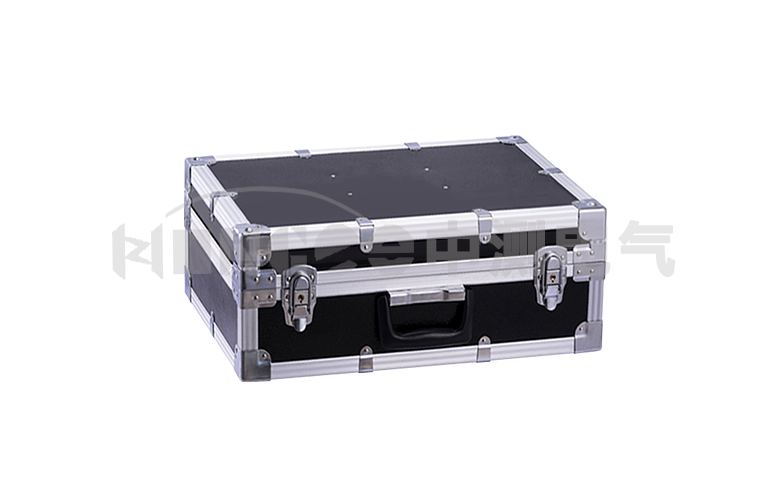

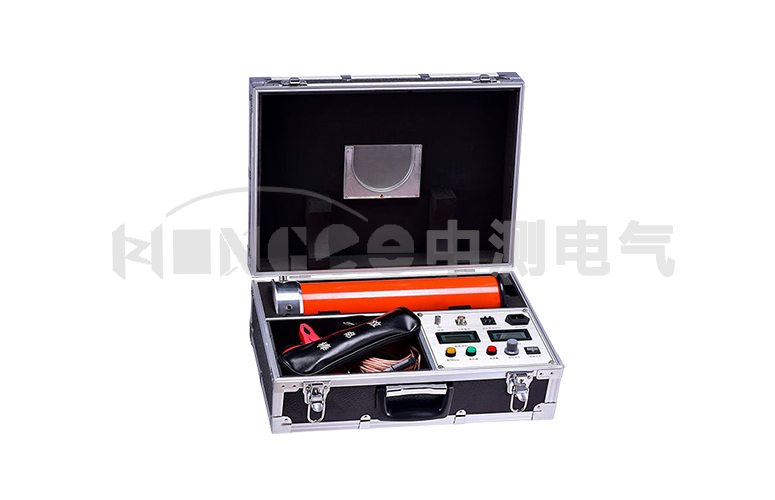

6、一体式设计：选用一体式设计方案，主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管，使倍压筒体积小巧，提升整机效率，便于携带。
7、性能可靠：关键器件选用高性能进口元件，倍压筒外表涂特种绝缘材料，电气性能好、防潮能力强、无泄漏。
8、操作简单：仪器界面各功能按键，布局合理，指示清晰，易学易用。

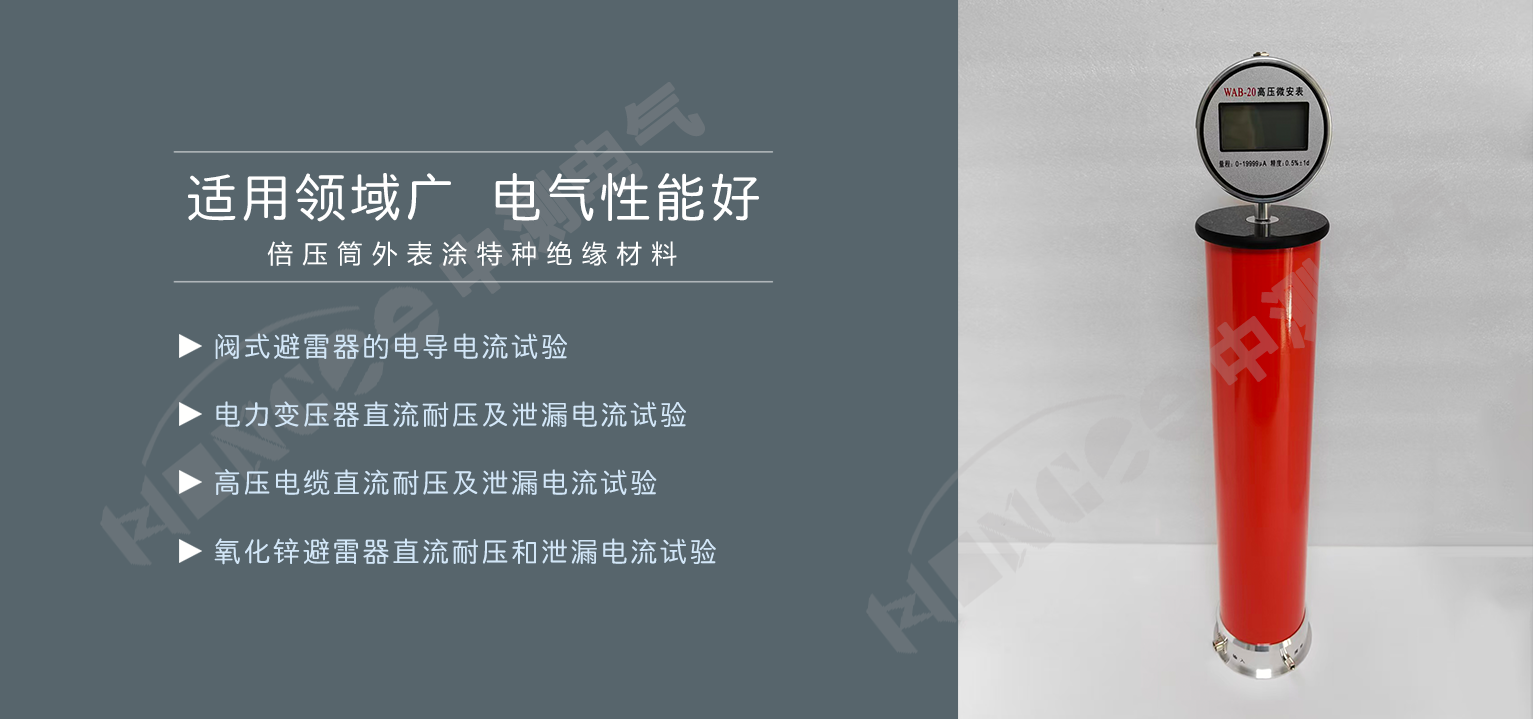

【适用范围】
1、阀式避雷器的电导电流试验。
2、电力变压器的直流耐压试验及泄漏电流测量。
3、高压电缆（35～500kV及以下）的直流耐压试验及泄漏电流测量。
4、氧化锌避雷器的U1mA直流参考电压试验和0.75U1mA下的泄漏电流试验。
【产品参数】（特殊参数可定制）
| 规格 | 60kV/2mA | 60kV/3mA | 60kV/5mA | 120kV/2mA | 120kV/3mA | 120kV/5mA |
| 额定电压（kV） | 60 | 60 | 60 | 120 | 120 | 120 |
| 额定电流（mA） | 2 | 3 | 5 | 2 | 3 | 5 |
| 额定功率（W） | 120 | 180 | 300 | 240 | 360 | 600 |
| 整机质量（kg） | 9 | 10 |
| 整机体积（mm3） | 465*390*190 | 565*390*190 |
| 倍压筒高度（mm） | 440 | 535 |
| 输出电压精度 | ±(1.0%读数±2个字) |
| 输出电流精度 | ±(1.0%读数±2个字) |
| 纹波系数 | ≤0.5% |
| 工作方式 | 间断使用，额定负载30分钟 |
过载能力 | 空载电压可超出额定电压10%使用10分钟 |
| 最大充电电流为1.25倍额定电流 |
| 电源：AC220V±10% 50Hz |
工作环境 | 温度：-10-40℃ |
| 相对湿度：室温为25℃时不大于85%（无凝露） |
| 海拔高度：1500米以下 |
