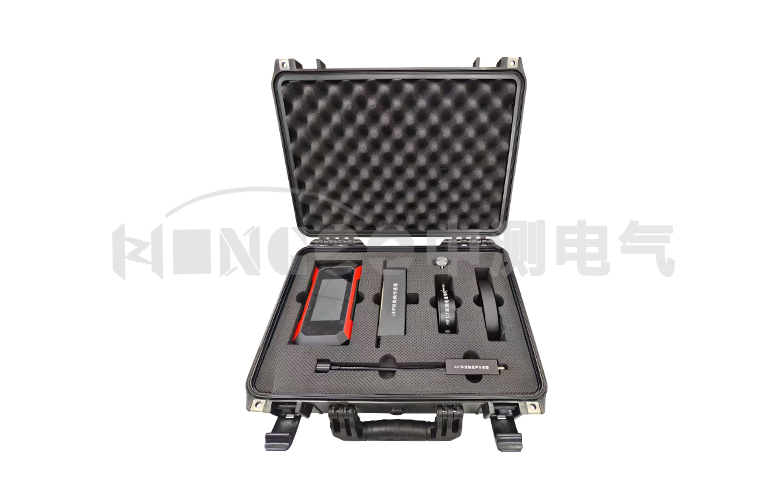

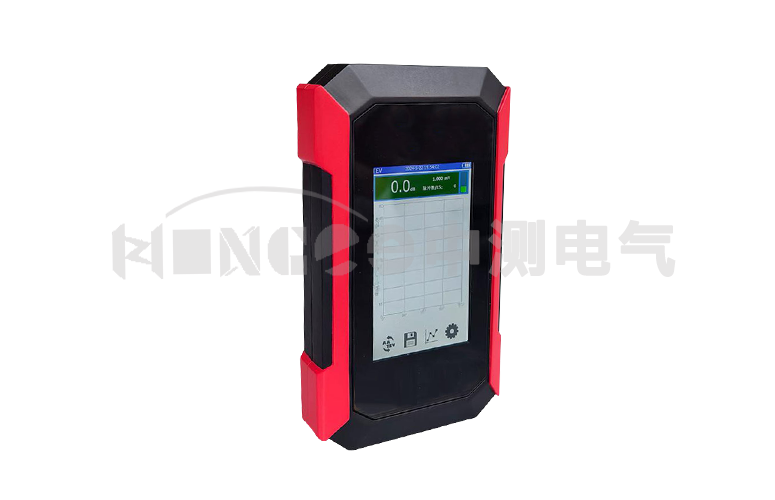

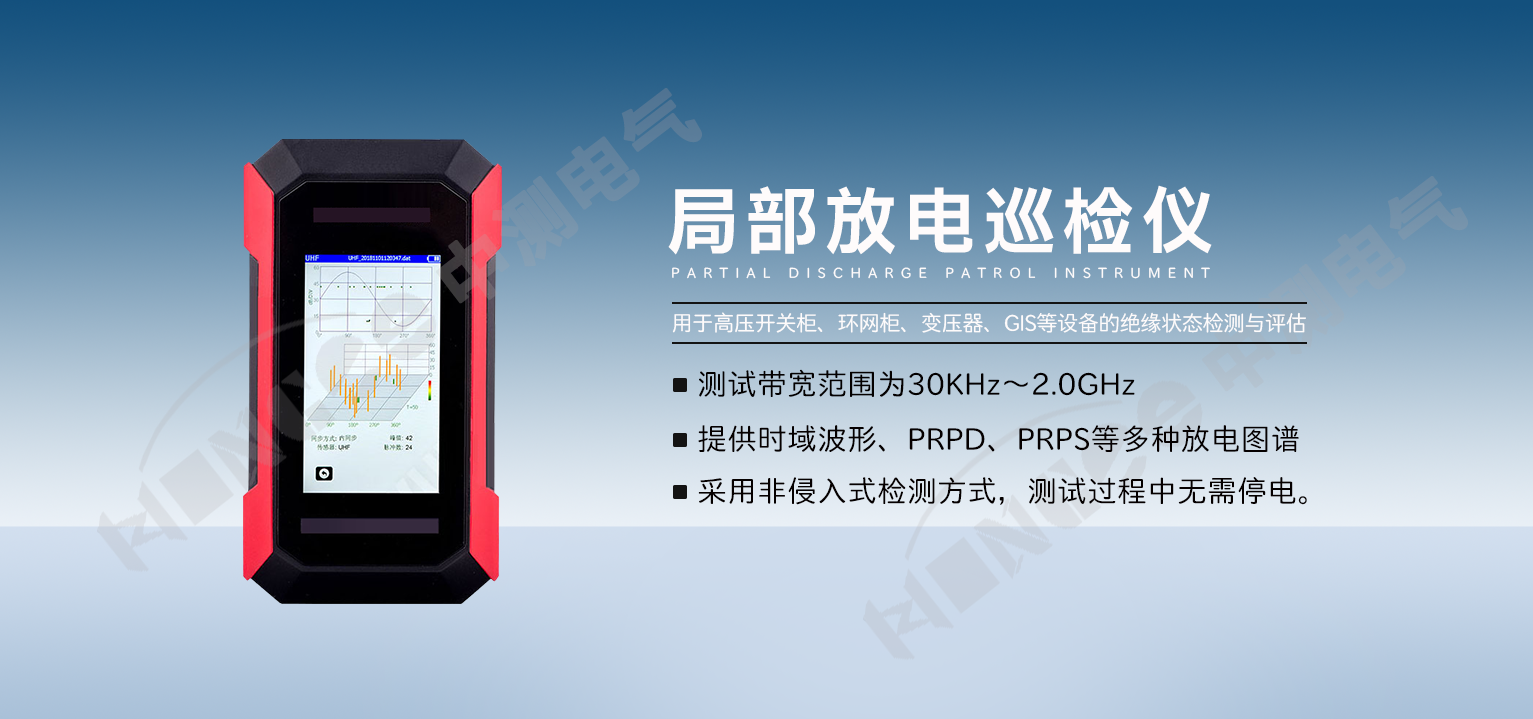

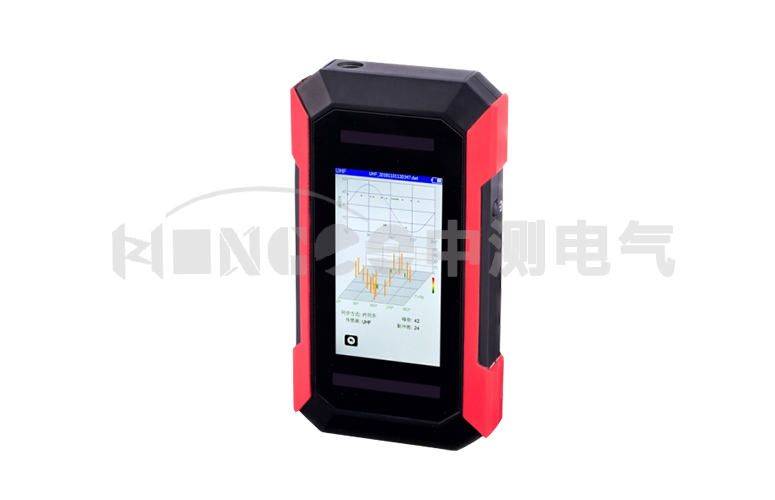

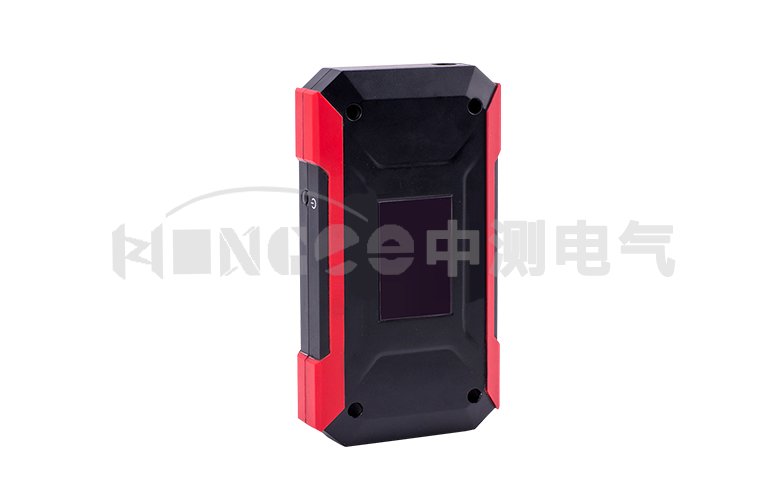

ZCJFY局部放电巡检仪
【产品简介】

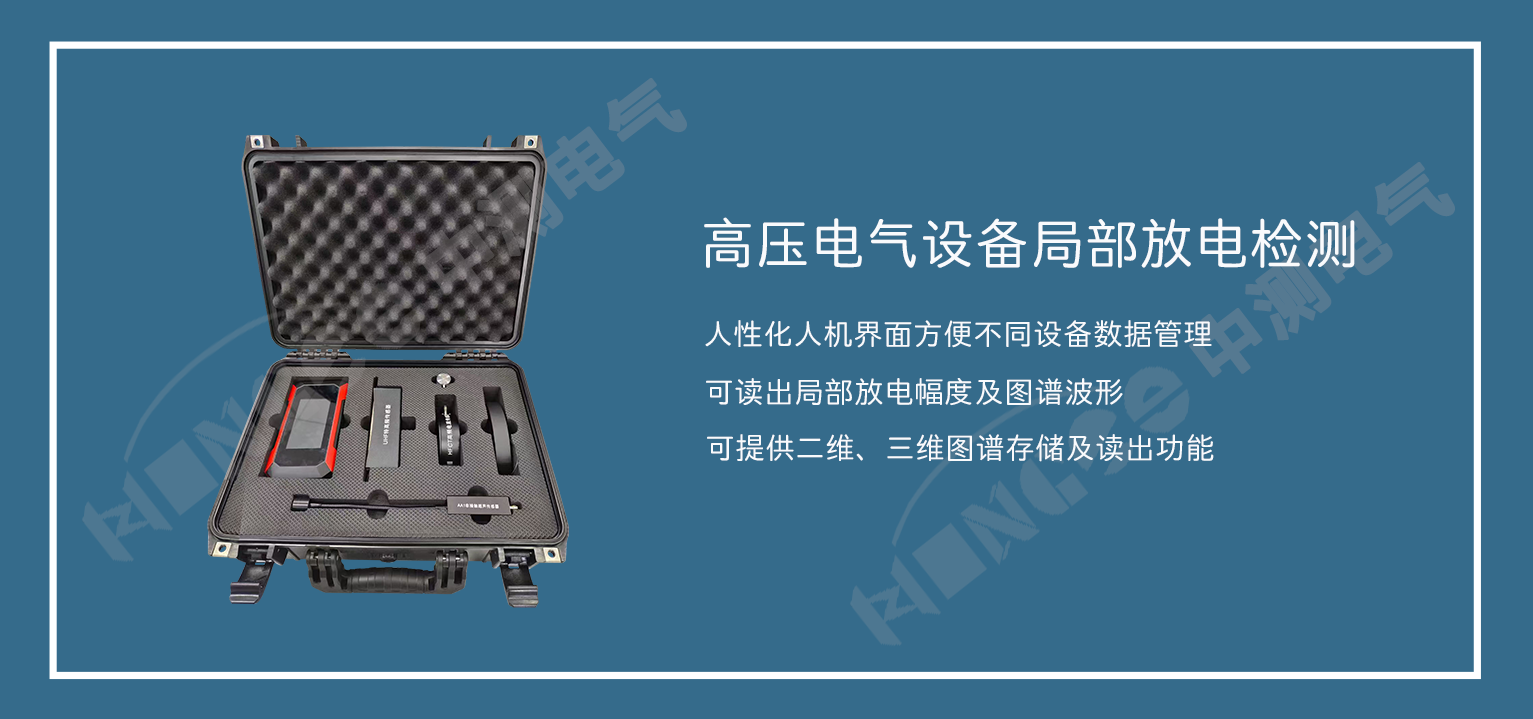

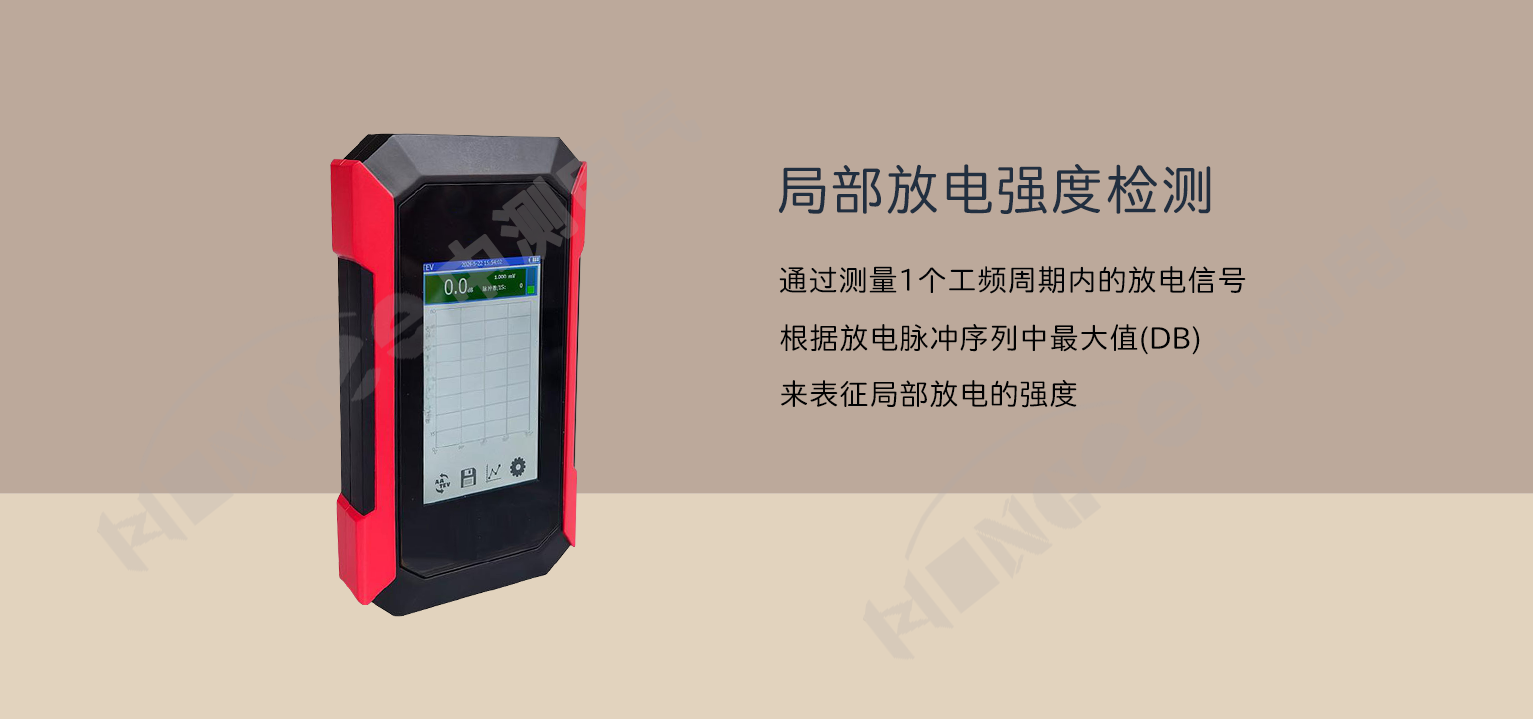

局部放电巡检仪基于地电波、超声波、特高频及高频电流检测方法，用来测试设备的局部放电情况，可读出局部放电幅度及图谱波形，可以提供二维、三维图谱的存储以及读出功能等，可以较好地评估电气设备局部放电情况。
适用于GIS、开关柜、变压器及电力电缆等电气设备的局放检测。通过对局放信号的检测和分析，能判断高压电气设备内部是否存在绝缘隐患。
【产品特点】
1、配置不同传感器实现几乎所有的高压电气设备的局部放电检测。

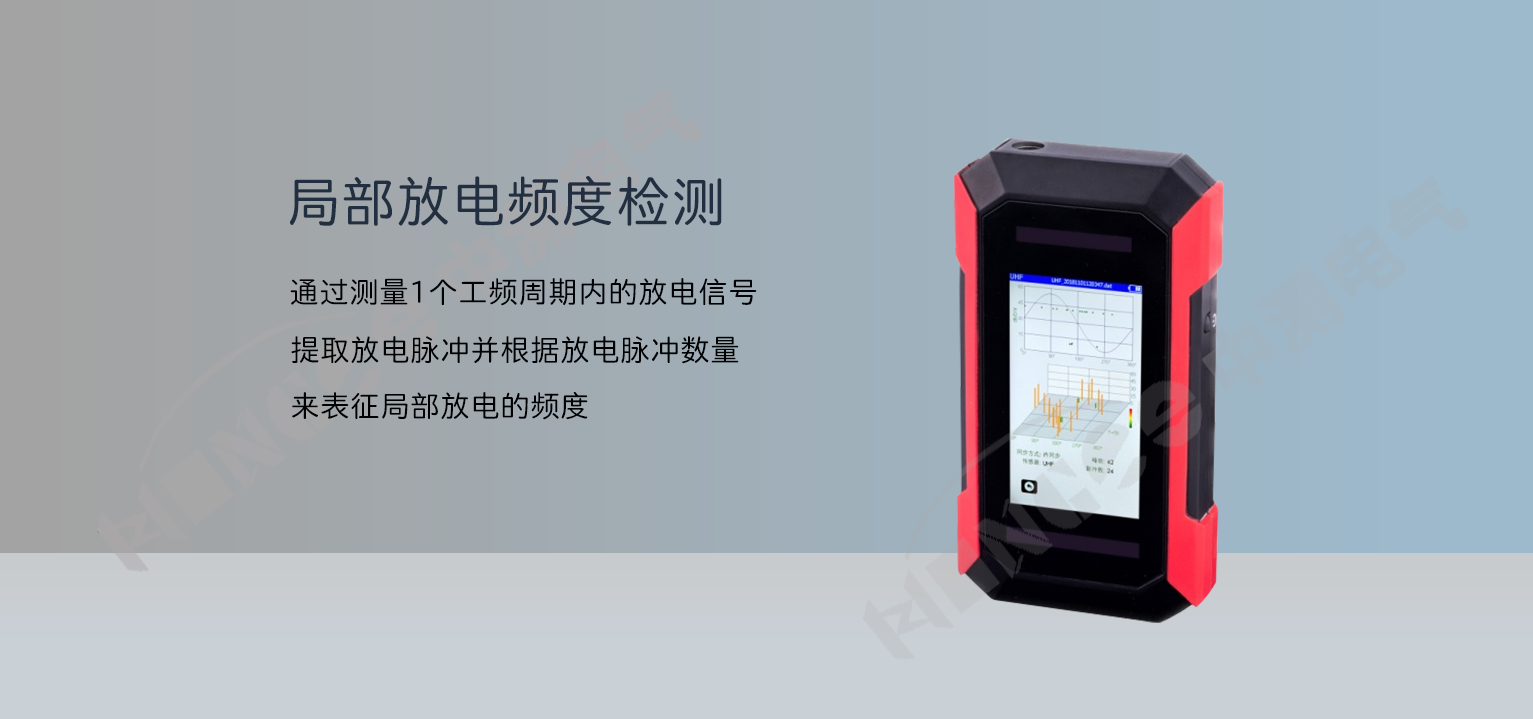

2、提供时域波形、PRPD、PRPS 等多种放电图谱，实现不同放电类型的分析。
3、人性化的人机界面方便不同设备的数据管理。

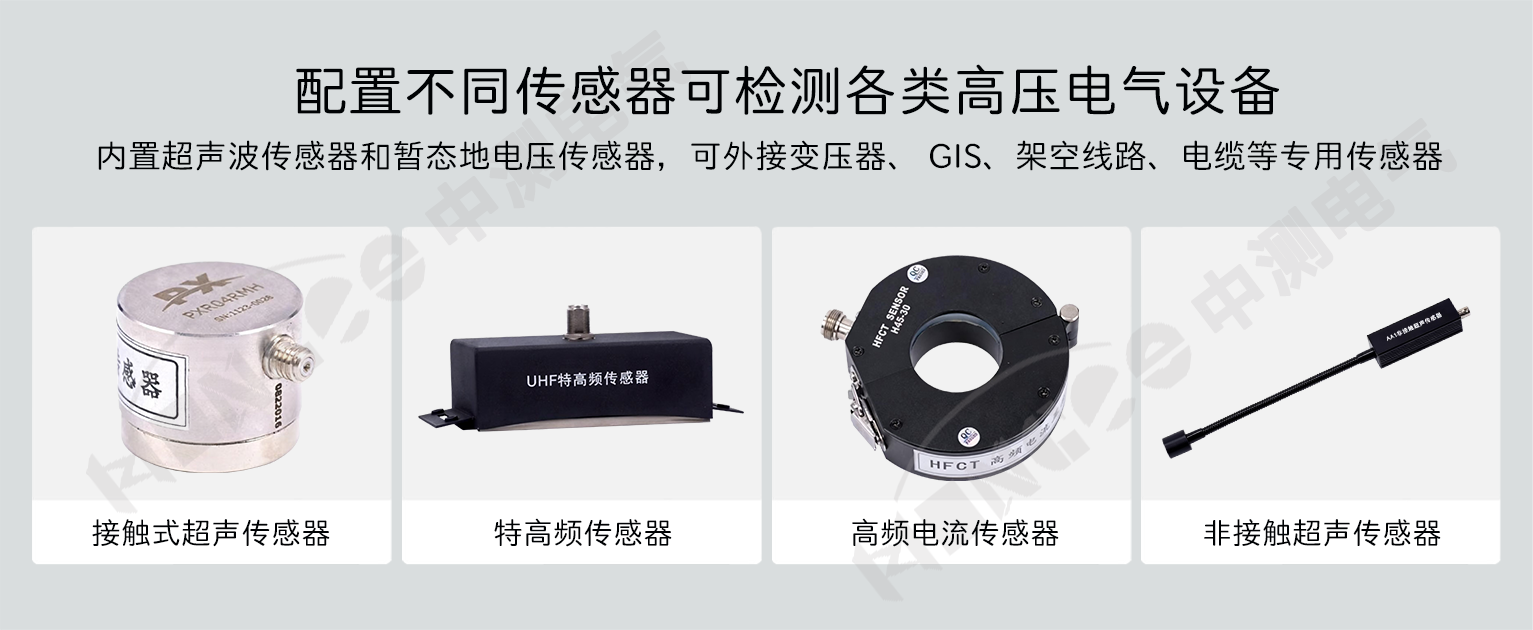

4、内置超声波传感器和暂态地电压(以下简称 TEV)传感器，可外接变压器、 GIS、架空线路、电缆等专用传感器。

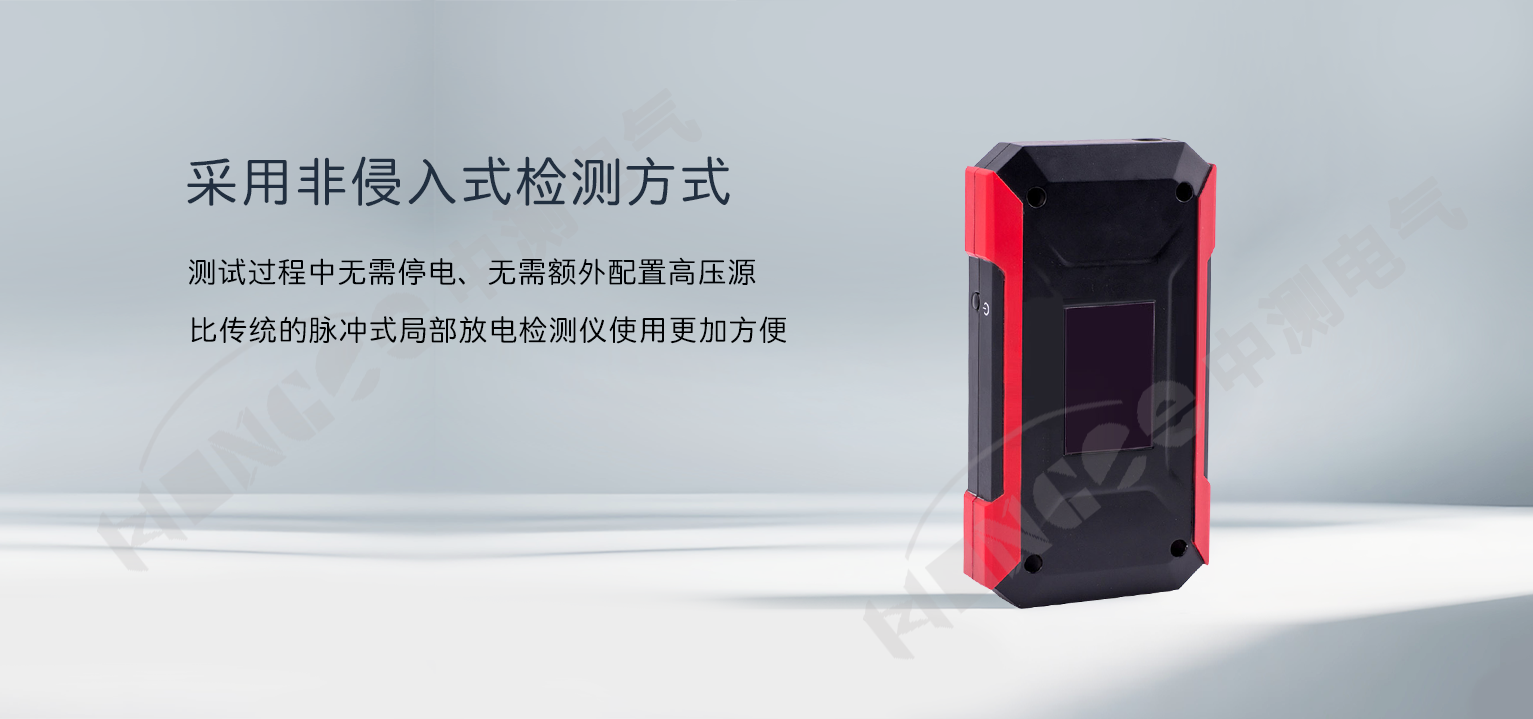

5、采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便。
6、测试带宽范围为30kHz～2.0GHz，适用各种频段的检测原理。
【产品参数】（特殊参数可定制）
| TEV测量 | AE测量 |
| 测量范围 | 0dB~60dB | 测量范围 | 0dB~60dB |
| 分辨率 | 0.1dB | 分辨率 | 0.1dB |
| 精度 | ±1dB | 精度 | ±1dB |
| 每周期最大脉冲 | 1400 | 频率范围 | 20~200 kHz |
| 测量频带 | 3~100MHz |
|
|
| AA 、AA1、AA2测量 | UHF测量 |
| 测量范围 | 0dB~60dB | 测量范围 | 0dB~60dBV |
| 分辨率 | 0.1dB | 检测频段 | 300-2000MHz |
| 精度 | ±1dB | 灵敏度 | ＜1dB |
| 传感器中心频率 | 40kHz | 传感器频段 | 300-2000MHz |
| HFCT测量 |
| 传感器传输阻抗 | 5mV/mA |
| 检测频率 | 1～30MHz |
| 分辨率 | 0.1dB |
| 灵敏度 | ≤50pC |
| 硬件 |
| 外壳 | ABS |
| 显示 | 4.3寸RGB液晶屏 分辨率800*480 |
| 采样精度 | 12bit |
| 同步方式 | 内同步 |
连接器 | USB接口（兼充电器输入） |
| 3.5mm立体声耳机插孔 |
| 外部传感器输入接口 |
| 耳机 | 最小8欧姆 |
| SD卡 | 标配16G ~ 64G |
| 内置电池 | 3.7V/10000mAh锂电池 |
| 工作时间 | 约12小时 |
| 充电器 | DC5V/3A |
| 使用环境 | 温度：-20 ~ 50℃；相对湿度：20-85% |
| 体积、重量 | 210mm x 100mm x 35mm 0.4kg（主机） |
